Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 1750 Nm |
| Moment trzymania: | 13200 Nm | Moment przechylania: | 7000 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| High Light: | Pionowy jednoosiowy napęd obrotowy,napęd słoneczny 1750 Nm,napęd obrotowy do montażu paneli słonecznych |
||

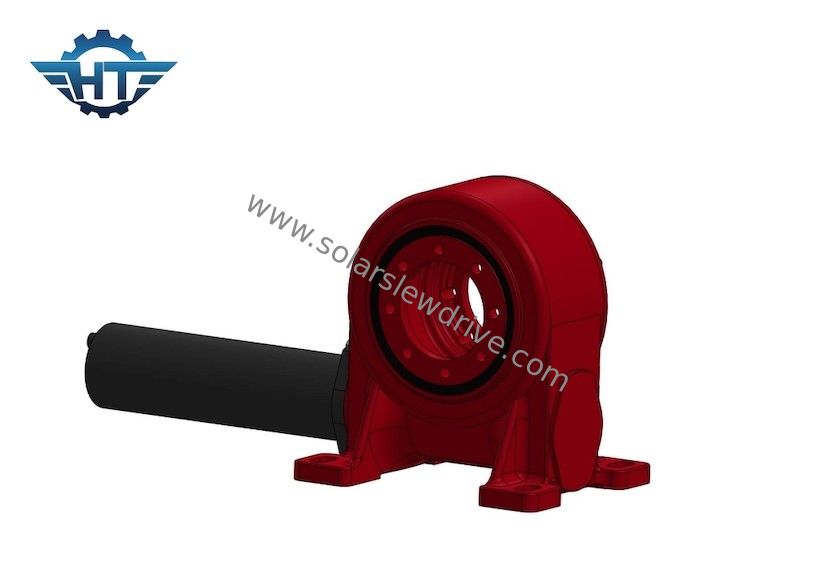

Pionowy jednoosiowy napęd obrotowy do śledzenia słońca Systemy śledzenia montażu paneli słonecznych
Opis napędu obrotu pionowego z pojedynczą osią
1. Można uzyskać duże przełożenie, które jest bardziej zwarte niż mechanizm przekładni zębatej walcowej z naprzemiennym wałem.
2. Zazębiające się powierzchnie zębów dwóch kół stykają się liniowo, a ich nośność jest znacznie wyższa niż w przypadku mechanizmu z przekładnią śrubową z naprzemiennym wałem.
3. Napęd obrotowy przekładni ślimakowej jest odpowiednikiem napędu śrubowego, który jest napędem wielozębnym, dzięki czemu napęd jest stabilny, a hałas jest niewielki.
4. Jest samoblokujący.Gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zazębionymi zębami koła zębatego, mechanizm ma właściwości samoblokujące i może osiągnąć samohamowanie wsteczne, to znaczy tylko ślimak może napędzać ślimak, ale nie ślimak .Podobnie jak samoblokujący mechanizm ślimakowy stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.
Dane techniczne
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
