| Brand Name: | HangTuo |
| Model Number: | SDE7" |
| MOQ: | 1 kawałek |
| Cena £: | USD 280~330/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

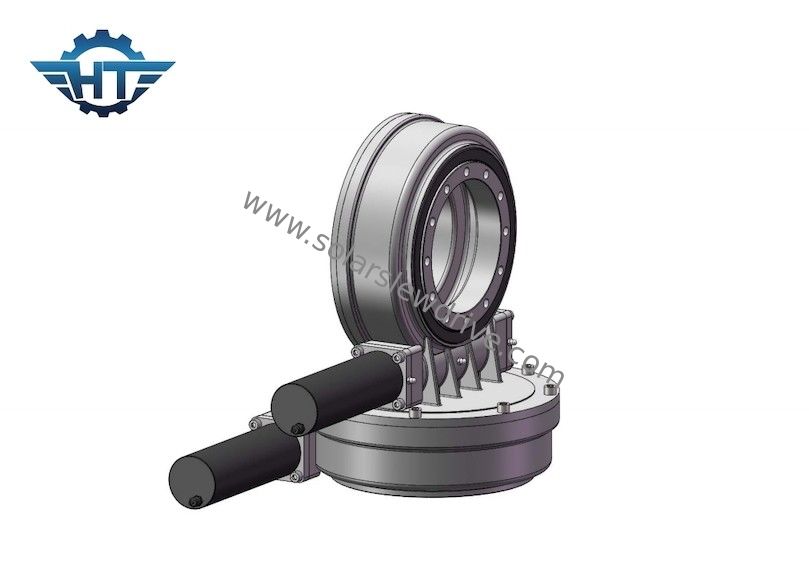

Dwuosiowy napęd ślimakowy z przekładnią słoneczną IP66 do precyzyjnego systemu śledzenia PV
Opis dwuosiowego napędu ślimakowego z przekładnią słoneczną
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obrotu.Obrót może odbywać się w jednej osi lub w wielu osiach razem.Napędy obrotowe powstają poprzez wykonanie przekładni, łożysk, uszczelek, obudowy, silnika i innych elementów pomocniczych oraz zmontowanie ich w gotową skrzynię biegów.Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Przekładnie elektryczne i planetarne mogą być zaprojektowane zgodnie z wymaganiami klienta.Napęd obrotowy ma tę zaletę, że oszczędza miejsce w obiektach, maksymalną nośność w kompaktowej konstrukcji, długą żywotność i mniejsze koszty konserwacji.Zastosowania: przyczepy, wszelkiego rodzaju dźwigi, podnośniki koszowe, systemy śledzenia słońca i elektrownie wiatrowe.
Napęd obrotowy z przekładnią ślimakową VE6 to kompaktowe rozwiązanie z wysokim przełożeniem, składające się z wieńca obrotowego z przekładnią zewnętrzną w połączeniu z sąsiednim przekładniowym wałem ślimakowym.Dzięki samoblokującej się przekładni nie jest wymagana przerwa w silniku napędowym.Dostępne z bezpośrednio montowanymi motoreduktorami planetarnymi.Napęd ślimakowy — wyższa odporność na zużycie przekładni ślimakowej, która może ładować silny wyjściowy moment obrotowy i moment obrotowy przechylania przy dobrej stabilności i niezawodności.Napęd ślimakowy jest również dostępny dla wyższego precyzyjnego śledzenia pola.
Karta katalogowa napędów VE Slew
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Aplikacje
Obejmują trackery słoneczne, turbiny wiatrowe, dźwigi samochodowe, podnośniki dla ludzi, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki, podnośniki samochodowe i turbiny wiatrowe, naczynia, anteny satelitarne itp.
