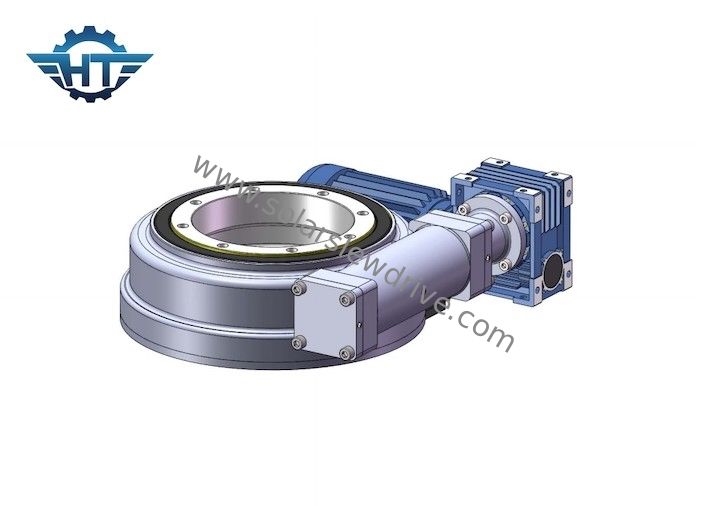

Przekładnia przeciwpyłowa o wysokiej dokładności do skoncentrowanej energii słonecznej w wieży

Przekładnia przeciwpyłowa o wysokiej dokładności do skoncentrowanej energii słonecznej w wieży

  • Przekładnia przeciwpyłowa o wysokiej dokładności do skoncentrowanej energii słonecznej w wieży
  • Przekładnia przeciwpyłowa o wysokiej dokładności do skoncentrowanej energii słonecznej w wieży
Przekładnia przeciwpyłowa o wysokiej dokładności do skoncentrowanej energii słonecznej w wieży
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE9"
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 100~504 / pc
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 2000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Model: 9 cali Przełożenie: 61:1
Efektywność: 40% Rodzaj: Poziomy
Podanie: Strona główna Montaż śledzenia PV Usługa OEM: Dostępny
Miejsce pochodzenia: Changzhou, Chiny silnik: Silnik 24 V prądu stałego
High Light:

Przekładnia z napędem obrotowym o wysokiej dokładności

,

przekładnia z napędem przeciwpyłowym

,

przekładnia z napędem obrotowym do skoncentrowanej wieży

Przekładnia przeciwpyłowa o wysokiej dokładności do skoncentrowanej energii słonecznej w wieży



Opis skrzyni biegów z napędem obrotowym



Napędy heliostatowe mają kluczowe znaczenie dla wydajności elektrowni wieżowej.W zakładzie wieżowym CSP dziesiątki tysięcy heliostatów skupia promieniowanie słoneczne na absorberze ciepła na końcu wieży absorpcyjnej ciepła, aby zbierać wysoką temperaturę i gromadzić ciepło.W celu zapewnienia ciągłego i stabilnego odbioru ciepła heliostat powinien przez cały czas śledzić położenie słońca i poruszać się w kierunku poziomym azymutu i nachylenia (dwuosiowa) poprzez urządzenie transmisyjne.

Typowe elementy przekładni heliostatów wieżowych --- Reduktor obrotowy

Obecnie najczęstszym elementem przekładni w układzie heliostatu jest urządzenie zwane reduktorem obrotowym, jak pokazano na poniższym rysunku.Reduktor obrotowy jest na ogół napędzany silnikiem, który napędza obrót heliostatu w kierunku dwuosiowym.Jako rodzaj precyzyjnej maszyny, zastosowanie reduktora obrotowego w branży wytwarzania energii słonecznej musi kontrolować dokładność śledzenia w granicach 1 mrad.Przekładnia ślimakowa z podwójną osłoną ma duży obszar zazębienia z powierzchnią zębów, wyższą precyzję transmisji i dużą odporność na uderzenia.Jego niski stopień zużycia może zapewnić dokładność i żywotność w warunkach długotrwałego użytkowania i jest bardziej odpowiedni dla północno-zachodniego regionu, w którym znajduje się krajowa stacja CSP.surowe środowisko.

W elektrowni wieżowej elementy napędowe w orientacji poziomej wykorzystują głównie reduktor obrotowy, ale kąt nachylenia może wybrać popychacz lub reduktor obrotowy.



Parametry napędów obrotowych serii SE



Model Stosunek Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Efektywność Dokładność (°) Samoblokujący waga (kg)
1” 32:1 400 1000 1800 22 12 40% ≤0,1 tak 6
3” 31:1 600 1500 3000 30 16 40% ≤0,1 tak 8
5” 37:1 800 6000 9200 68 27 40% ≤0,1 tak 12
7” 57:1 2000 13500 13200 132 58 40% ≤0,1 tak 21
9” 61:1 4400 45000 30800 340 130 40% ≤0,1 tak 49
12” 78:1 5800 54400 40560 480 190 40% ≤0,1 tak 61
14” 85:1 6550 68000 54200 680 230 40% ≤0,1 tak 63
17” 102:1 9400 135600 65040 980 390 40% ≤0,1 tak 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0,1 tak 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0,1 tak 204



Cechy



1. Ślimak klepsydrowy zapewniający konkurencyjny kontakt i żywotność przekładni oraz nośność statyczną
2. Wiele poziomów precyzji: zmienny luz dla różnych potrzeb aplikacji

3. Standardowe uszczelnienie i wypełnienie smarem
4. Świetna konstrukcja przeciwwodna i przeciwpyłowa, IP66

5. Samoblokujący, nie ma potrzeby łamania

6. Koperta robaka
7. Kluczowe zastosowania: fotowoltaika, podesty powietrzne, dźwigi samochodowe, dźwigi morskie
