Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE7" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Materiał: | QT | Przełożenie: | 57:1 |
---|---|---|---|
Wyjściowy moment obrotowy: | 5060 Nm | Moment trzymania: | 40 kNm |
Moment przechylania: | 5 kNm | Model: | VE7 |
Miejsce pochodzenia: | Chiny | Podanie: | System śledzenia słonecznego |
High Light: | Przekładnia z napędem jednoosiowym,przekładnia z napędem obrotowym do systemu śledzenia słonecznego,reduktor skrzyni biegów z napędem ślimakowym |

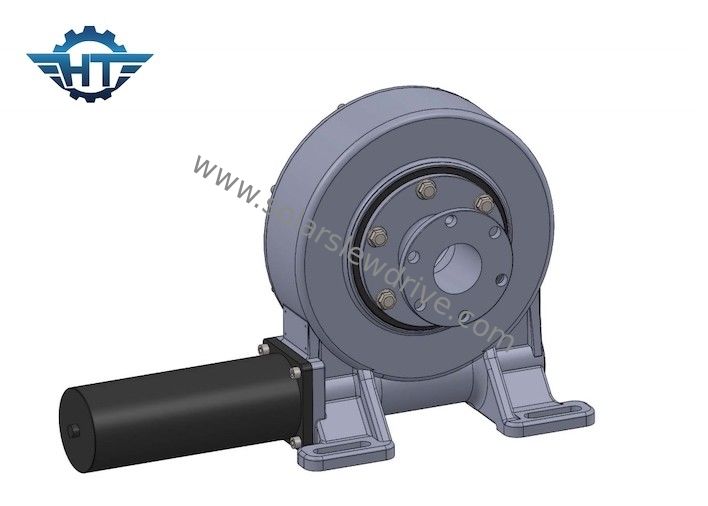

Reduktor przekładni ślimakowej pionowej pojedynczej osi VE7 do systemu śledzenia energii słonecznej
Opis przekładni ślimakowej jednoosiowej
Nasze napędy obrotowe VE są używane głównie w systemach śledzenia słonecznego osi PV, STP, CSP.Posiadamy również wiele rodzajów napędów obrotowych, które są szeroko stosowane w zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki, obrotnice, maszyny portowe, pojazdy modułowe, małe elektrownie wiatrowe i komunikacja satelitarna, transportery ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza , wymagania dotyczące rotatorów koszy, dźwig jachtowy, betoniarka, koparka itp. Możemy również dostarczyć wiele rozmiarów silników hydraulicznych, silników prądu stałego, silników krokowych i serwomotorów, które pasują do napędów obrotowych.Nasze produkty zostały wyeksportowane na cały świat.
Karta techniczna napędu obrotowego VE
Model |
Stosunek |
Znamionowy moment obrotowy (Nm) |
Moment przechylania (Nm) |
Moment trzymania (Nm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Efektywność |
Dokładność (°) |
Samoblokujący |
Waga (kg) |
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0,1 |
tak |
12 |
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0,1 |
tak |
18 |
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0,1 |
tak |
32 |
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0,1 |
tak |
28 |
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0,1 |
tak |
52 |
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0,1 |
tak |
65 |
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0,1 |
tak |
88 |
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0,1 |
tak |
135 |
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0,1 |
tak |
192 |
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0,1 |
tak |
251 |
Instrukcje Instalacji
Instalacja pozioma i instalacja pionowa, patrz zdjęcie poniżej.
Tow pojedyncze napędy obrotowe mogą osiągnąć dwuosiowe systemy napędowe obrotowe.
Jeden dwuosiowy napęd obrotowy może osiągnąć dwuosiowe systemy napędowe obrotowe.
Jeden napęd obrotowy z jednym siłownikiem liniowym może również osiągnąć dwuosiowe napędy obrotowe.
Nasze opakowania i transport
Wszystkie napędy obrotowe zostaną zapakowane w drewnianą obudowę wolną od fumigracji.
Obsługuje transport morski, transport lotniczy, transport drogowy i ekspresowe, takie jak TNT, DHL, UPS, EMS, Fedex itp. W przypadku transportu próbek i małych ładunków.
