Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | 9 cali |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~380/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | 50Mn, 42CrMo | Model: | 9 cali |
|---|---|---|---|
| Moment trzymania: | 30800 Nm | Przełożenie: | 61:1 |
| Efektywność: | 40% | precyzja: | ≤0,1° |
| Silnik: | silnik elektryczny | Kolor: | Zgodnie z prośbą |
| Podkreślić: | Przekładnia z napędem pionowym Tracker,przekładnia z napędem obrotu z ślimakiem klepsydrowym,przekładnia z napędem obrotu dla energii odnawialnej |
||

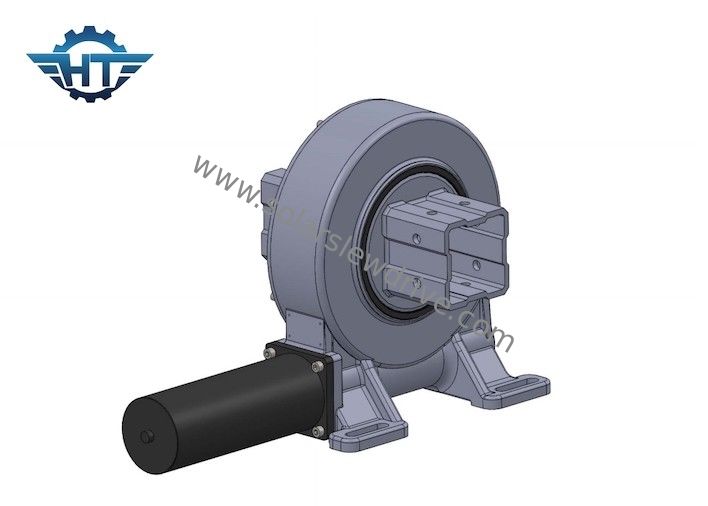

Pionowa skrzynia biegów Solar Tracker Slew Drive z robakiem klepsydrowym do odnawialnej energii słonecznej
Przekładnia z napędem obrotowymOpis
Hangtuo posiada bogatą i ekspercką wiedzę na temat projektowania, rozwoju i produkcji napędów obrotowych.Mamy ponad 10-letnie doświadczenie.Nasz zespół specjalizuje się w badaniach i rozwoju w tym konkretnym obszarze.Nasze doświadczenie obejmuje obszary technologii śledzenia systemów fotowoltaicznych, inżynierii mechanicznej, technologii napędów obrotowych.
Szybkie czasy reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami w produkcji masowej, a także w rozwoju produktów zorientowanych na klienta.
Przewaga produktu
Napęd obrotowy (typ zamknięty, typ pionowy, typ dwuosiowy, typ precyzyjny) Ślimakowy napęd klepsydrowy oparty jest na łożysku obrotowym z silnym momentem obrotowym przechylającym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
Stabilna jakość
Skonfiguruj krytyczne punkty kontroli jakości, łącznie 9 pozycji w zakładzie.Tworzymy krytyczne punkty kontroli jakości, wykonujemy instrukcje kontroli jakości w celu ścisłej kontroli w kluczowym procesie.Stosujemy wysoką precyzję i kalibrację mierników pomiarowych.
Testowanie
Zaawansowane urządzenie pomiarowe
Pomiar należy skalibrować, sprawdzić i można używać tylko kwalifikowanego miernika.
Karta techniczna
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Aplikacje
Napęd obrotowy to nowy typ elementu mechanicznego, który jest dużym łożyskiem, które może przenosić duże obciążenia, a jednocześnie może przenosić duże obciążenia osiowe i promieniowe oraz momenty wywracające.
Maszyny budowlane są oryginalnym zastosowaniem obrotowych urządzeń napędowych, a także są szeroko stosowane, takie jak maszyny do robót ziemnych, koparki, rozdrabniacze, układarki i regeneratory, równiarki, walce drogowe, zagęszczarki dynamiczne, maszyny do wiercenia skał, kombajny chodnikowe itp. Również stosowane głównie w: dźwigach samochodowych, dźwigach kolejowych, dźwigach portowych, dźwigach morskich, dźwigach hutniczych, dźwigach kontenerowych, koparkach, maszynach do napełniania i przyrządach do terapii falą stojącą CT, przyrządach nawigacyjnych, podstawach anten radarowych, wyrzutniach rakiet, czołgach i restauracjach obrotowych, itp. W ostatnich latach napędy obrotowe są szeroko stosowane w nowych gałęziach przemysłu energetycznego, takich jak fotowoltaika, energia słoneczna, energia wiatrowa i tak dalej.
Napęd obrotowy odegrał kluczową rolę w rozwoju robotów przemysłowych, dlatego jest powszechnie nazywany „połączeniem maszyny”, a roboty przemysłowe są szeroko stosowane w warsztatach produkcyjnych.
