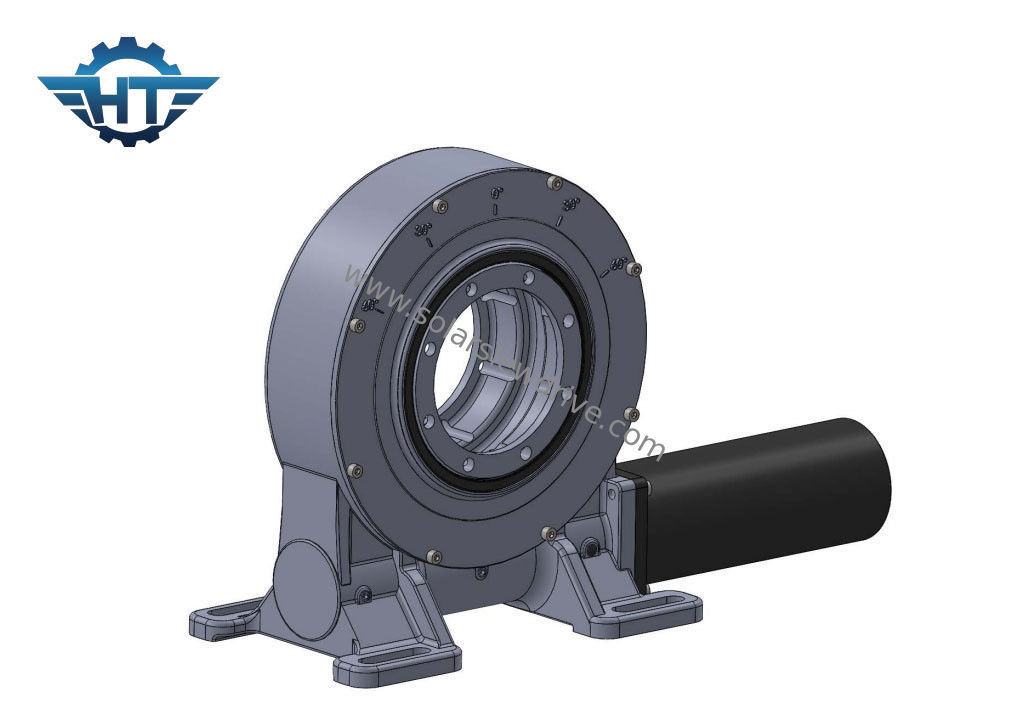

9-calowa 50-milimetrowa pionowa skrzynia biegów z napędem kopertowym do poziomych jednoosiowych trackerów słonecznych

9-calowa 50-milimetrowa pionowa skrzynia biegów z napędem kopertowym do poziomych jednoosiowych trackerów słonecznych

  • 9-calowa 50-milimetrowa pionowa skrzynia biegów z napędem kopertowym do poziomych jednoosiowych trackerów słonecznych
  • 9-calowa 50-milimetrowa pionowa skrzynia biegów z napędem kopertowym do poziomych jednoosiowych trackerów słonecznych
9-calowa 50-milimetrowa pionowa skrzynia biegów z napędem kopertowym do poziomych jednoosiowych trackerów słonecznych
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE7"
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 280~504 / pc
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 2000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Podanie: Poziome jednoosiowe lokalizatory słoneczne
Przełożenie: 57:1 Maksymalny znamionowy wyjściowy moment obrotowy: 5060 Nm
Moment trzymania: 40 000 Nm Moment przechylania: 5000 Nm
Efektywność: 40% Kolor standardowy: RAL 9006
High Light:

Przekładnia napędu obrotu do poziomych trackerów słonecznych

,

przekładnia z napędem jednoosiowym 50Mn

,

przekładnia z napędem koperty

9-calowa pionowa skrzynia biegów z kopertą do poziomych jednoosiowych trackerów słonecznych



Opis pionowej skrzyni biegów z obwiednią



Nasz napęd obrotowy może jednocześnie przenosić skutki siły osiowej, siły promieniowej i momentu przechylającego, ponieważ główny element napędów obrotowych przyjmuje kontakt obwiedni i wielozębny.W porównaniu z tradycyjnymi produktami obrotowymi, nasze produkty charakteryzują się prostym montażem, łatwą konserwacją i większą oszczędnością miejsca montażowego.



Zgodnie z otwartością mechanizmu przenoszenia napędu obrotowego, napęd obrotowy można podzielić na typ otwarty i zamknięty.Zwykle struktura typu otwartego jest najczęściej używana w zastosowaniach, w których środowisko jest zbyt surowe, a cykl konserwacji i konserwacji jest krótki, a struktura typu otwartego jest wygodniejsza dla części.inspekcja, konserwacja i konserwacja oraz wygodniejsza wymiana.Z drugiej strony, gdy warunki środowiskowe nie zmieniają się zbytnio, a poziom zanieczyszczenia środowiska jest poniżej poziomu średniego, zamknięta konstrukcja może zapewnić dłuższy cykl życia konserwacji.



Dane techniczne napędu obrotowego VE



Model Stosunek Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Efektywność Dokładność (°) Samoblokujący waga (kg)
3" 31:1 600 1500 1800 22 15 40% ≤0,1 tak 12
5" 37:1 800 5000 9200 16 27 40% ≤0,1 tak 18
7" 57:1 1750 7000 13200 34 58 40% ≤0,1 tak 32
8" 51:1 2250 11200 20400 50 80 40% ≤0,1 tak 28
9" 61:1 2250 16000 30800 60 130 40% ≤0,1 tak 52
12" 78:1 4300 25000 40560 77 190 40% ≤0,1 tak 65
14" 85:1 5600 48000 44200 110 230 40% ≤0,1 tak 88
17" 102:1 6750 67000 53040 142 390 40% ≤0,1 tak 135
21" 125:1 16000 89000 65000 337 640 40% ≤0,1 tak 192
25" 150:1 21450 112000 89000 476 950 40% ≤0,1 tak 251



Dostosowane usługi


1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.



Słowniczek kluczowych parametrów



Moment obrotowy przechylania:Moment ten jest obciążeniem grawitacyjnym pomnożonym przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy przechylający, napęd obrotu zostanie przewrócony.

Obciążenie promieniowe:Obciążenie prostopadłe do osi łożyska obrotowego

Obciążenie osiowe:Obciążenie równoległe do osi łożyska obrotowego

Moment trzymania:Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymania, jest również postrzegany jako moment zerwany.

Samoblokujący:Dopiero przy obciążeniu napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
