| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 kawałek |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

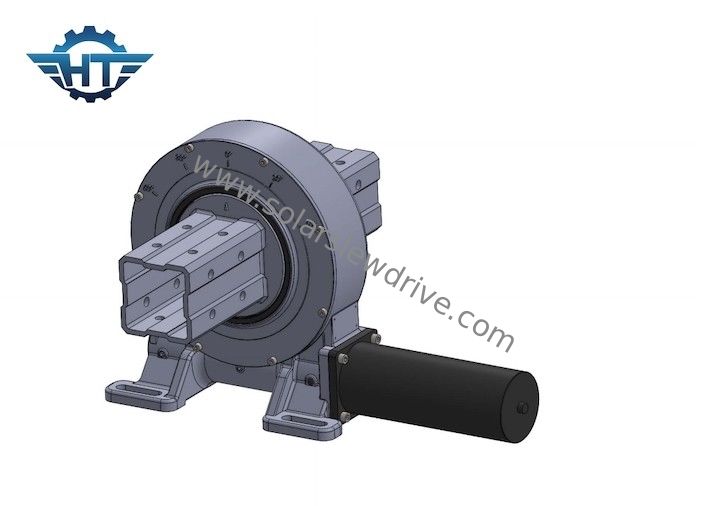

Zamknięta obudowa Samoblokująca skrzynia biegów z napędem obrotowym do systemu śledzenia słonecznego PV
Przekładnia napędu obrotowegoOpis
Przekładnia ślimakowa ma cechy samohamowania wstecznego, które może realizować samohamowanie wsteczne, to znaczy, że koło zębate może być napędzane tylko przez ślimak.Ta cecha sprawia, że napęd obrotowy jest szeroko stosowany w energii słonecznej, antenach, podnoszeniu, operacjach na dużych wysokościach i innych urządzeniach.Poprawiając zawartość naukową i technologiczną silnika głównego, znacznie poprawia stabilność pracy i współczynnik bezpieczeństwa silnika głównego.
Zgodnie z formą przekładni o zmiennej prędkości napędu obrotowego, można go podzielić na przekładniowy napęd obrotowy i napęd obrotowy z przekładnią ślimakową, dziedzicząc odpowiednie właściwości napędu zębatego i przekładni ślimakowej.Pod względem nośności osiągi typu przekładni ślimakowej są lepsze niż typu zębatego, a gdy używany jest napęd ślimakowy opasujący, jego nośność, zdolność przeciwdziałania odkształceniom i sztywność przekładni ulegają dalszej poprawie, ale przekładnia ślimakowa napęd obrotowy typu jest mniej wydajny pod względem wydajności.Podrzędny w stosunku do przekładni zębatej, przekładniowy napęd obrotowy jest dalej podzielony na napęd obrotowy z przekładnią czołową, napęd obrotowy z przekładnią śrubową i napęd obrotowy typu wirowego.
Karta techniczna serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Zalety
1. Silny moment wywracający
2. Zaadoptuj podwójnie osłaniający robak
3. Napęd większego obciążenia przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
