Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HANGTUO |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE5" |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | 145~226 USD/PC |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15~30 dni |
Możliwość Supply: | 12000 SZT/ROK |
Rodzaj: | Pionowy napęd obrotowy | Silnik: | silnik elektryczny |
---|---|---|---|
Opcja rozmiaru: | 3 ~ 25 cali | Powłoka: | C4,C5 |
Podanie: | System śledzenia montażu słonecznego | Gwarancja: | 10 lat |
Kolor: | Klient wymagany | koło życia: | 30 lat |
High Light: | Przekładnia jednoosiowa C5,skrzynia biegów z napędem obrotowym z silnikiem elektrycznym,skrzynia biegów do śledzenia montażu PV |

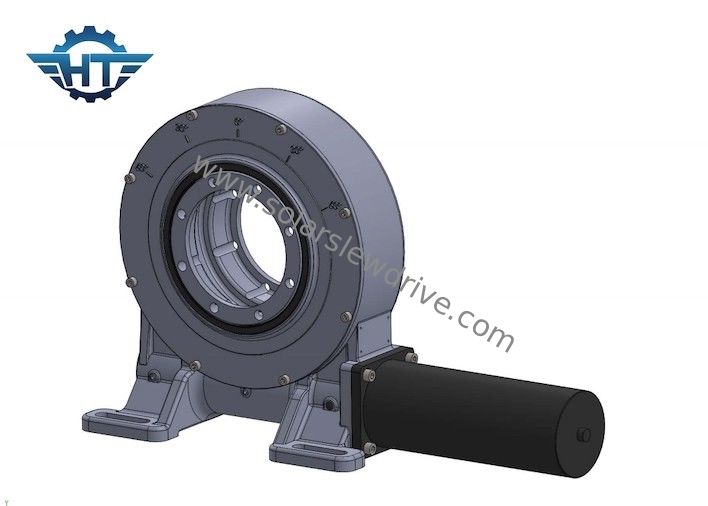

Przekładnia jednoosiowa z napędem obrotowym z silnikiem elektrycznym do systemu śledzenia montażu PV
Przekładnia z napędem obrotowymOpis
Obrotowe urządzenie napędowe jest również nazywane reduktorem obrotowym, reduktorem przekładni, reduktorem stołu obrotowego, mechanizmem obrotowym i parą napędów obrotowych.Wszystkie wykorzystują łożysko wieńcowe jako główne łożysko, a pomocnicze źródło napędu wykorzystuje koło zębate lub ślimak jako część napędową, aby zrealizować funkcje hamowania i pełnego obrotu.W skład napędu obrotowego wchodzą głównie koła zębate (lub ślimaki), łożyska wieńcowe, silniki, obudowy i podstawy.Napędy obrotowe można zasadniczo podzielić na napędy obrotowe z pojedynczym ślimakiem, napędy obrotowe z podwójnym ślimakiem oraz specjalne typy napędów obrotowych.
Parametry wydajności pionowego napędu obrotu
Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Jego struktura przyjmuje otaczającą przekładnię ślimakową i twardą powierzchnię zęba, która może być stosowana w przypadku niskiej prędkości i wysokiego momentu obrotowego;jest szeroko stosowany w systemie śledzenia wytwarzania energii słonecznej.Aby zastosować go w dziedzinie inżynierii, wielu producentów opracowało konstrukcję przekładni i zastosowało ją do dużych prędkości.
