Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | 50Mn, 42CrMo | Reduktor obrotu: | VE5" |
|---|---|---|---|
| Przełożenie: | 37:1 | Podanie: | Lokalizator słoneczny |
| Silnik: | elektryczny motoreduktor | Gwarancja: | 10 lat |
| Certyfikat: | ISO9001, CE | Cykl pracy: | 30 lat |
| High Light: | elektryczny motoreduktor Slew Gearbox,42CrMo Slew Drive Gearbox,Slew Gearbox for Solar Tracking System |
||

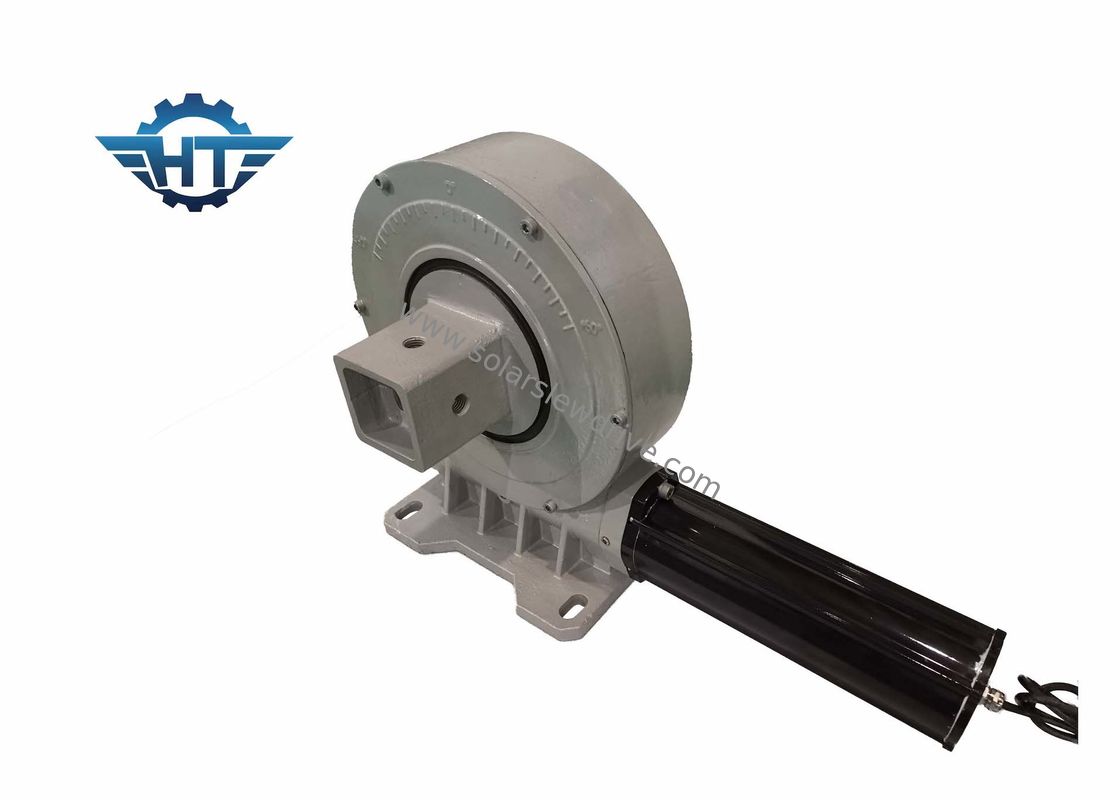

Pionowa mała skrzynia biegów z napędem obrotowym do systemu śledzenia słonecznego
Mała skrzynia biegów z napędem obrotowymOpis
Obrotowe urządzenie napędowe jest mechanizmem transmisji opóźnienia obrotu na całym obwodzie, który integruje napędzające źródło zasilania.Wykorzystuje łożysko obrotowe jako popychacz przekładni i mocowanie mechanizmu.Drugi pierścień służy zarówno jako popychacz przekładni, jak i podstawa połączenia dla napędzanej części roboczej, dzięki czemu samo łożysko wahliwe jest połączeniem obrotowym na całym obwodzie, a źródło zasilania napędowego i napęd główny są sprawnie skonfigurowane.Jest to uniwersalny mechanizm przekładni zwalniania, który integruje funkcje obrotu, zwalniania i jazdy, a jednocześnie ma prostą konstrukcję i jest wygodny w produkcji i konserwacji.
Parametry wydajności serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 |
Aplikacje
Obrotowe urządzenie napędowe może być używane w każdej sytuacji wymagającej pełnego obrotu i zmiennej prędkości.W przypadku konieczności realizacji przeniesienia mocy o dużym momencie obrotowym, precyzyjnego przeniesienia ruchu lub doboru mechanizmu o wysokich wymaganiach dotyczących zwartej budowy i integracji korpusu, sterowniki obrotowe są najlepszym rozwiązaniem.
Bardziej powszechnymi zastosowaniami są ogólnie maszyny inżynieryjne i budowlane, a także energia słoneczna, energia wiatrowa i różne długoterminowe automatyczne maszyny śledzące.
