| Brand Name: | HANGTUO |
| Model Number: | VE9 |
| MOQ: | 1 szt. |
| Cena £: | 200~380 USD/PC |
| Delivery Time: | 15~30 dni |

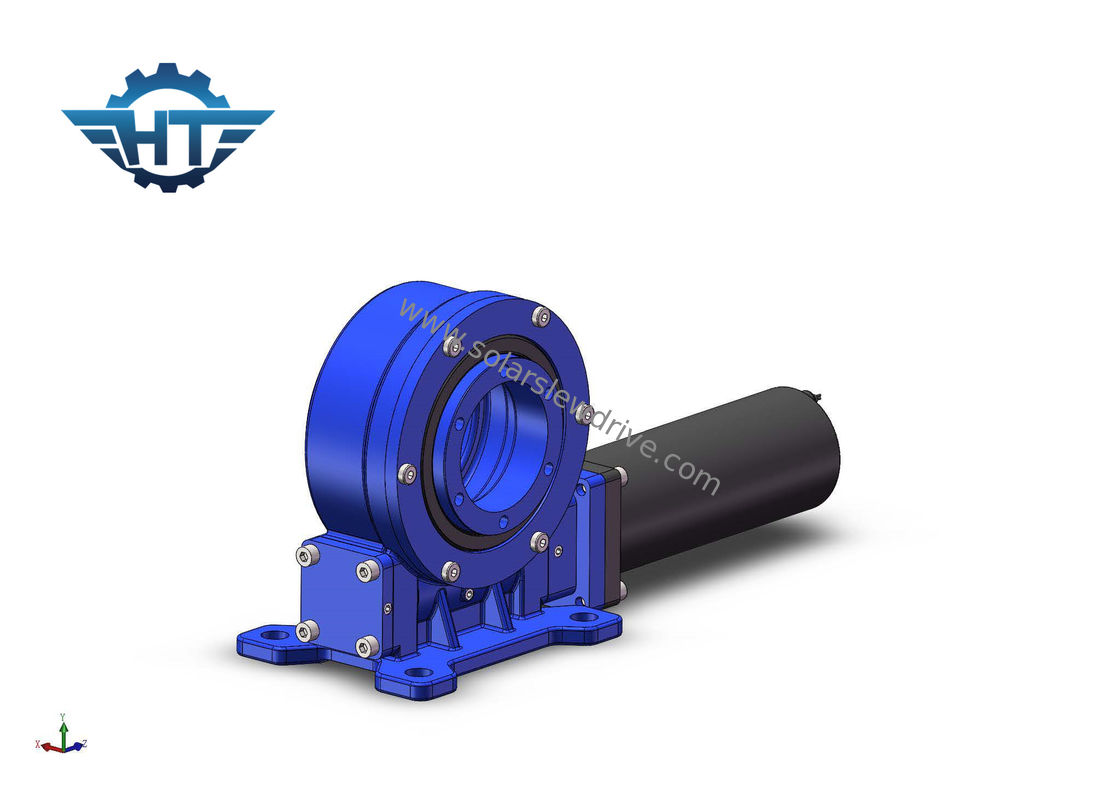

Napęd obrotowy VE9 z silnikiem redukcyjnym do systemów śledzenia słonecznego Sun Tracker
Opis napędu ślimaka i przekładni
Napęd obrotowy serii VE zskrzynia reduktora planetarnegoaplikacje głównie do systemu śledzenia słońca, w tym pojedynczy system śledzenia słońca, dwuosiowy system śledzenia słońca, zastosowania przemysłowe, takie jak wciągarka, obracaniedźwig pokładowy, konstrukcja wciągarki dźwigowej, napęd wahadłowy koparki.
Nasz unikalna zasada działania napędu obrotowego przekładni planetarnej nadaje się do zasilania energią słoneczną;tracker przenosi duże obciążenie promieniowe ze względu na proporcjonalny rozkład momentu obrotowego.Co więcej, nasze napędy obrotowe mają konfiguracje silników hydraulicznych.Wmamy wszystkie serie zabite rozmiar skrzyni biegów spełnia różne wymagania klienta.
Cechy
1. Obróć ± 60 °, mocno zatrzymaj się w środku, aby zapewnić bezpieczeństwo systemu
2. Podłącz silnik napędowy z lewej lub prawej strony
3. Prześwit jest już ustawiony przez producenta przed fabryką, nie ma potrzeby regulacji podczas instalacji
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Kompaktowa konstrukcja i oszczędność miejsca
6. Przekładnia jest samoblokująca, nie wymaga hamulca;
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment przechylania, odpowiedni do montażu poziomego
Parametry wydajności pionowego napędu obrotowego
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Aplikacje
Napędy obrotowe są używane na całym świecie.Obszary zastosowań obejmują:
Przekładnia kierownicza w przekładniach jezdnych dźwigów i ciężkich transporterach, na platformach podnośnikowych, w chwytakach, kleszczach i innych urządzeniach obrotowych w sektorze maszyn budowlanych.
Systemy śledzenia słońca
Energia wiatrowa
Naczynia
Antena satelitarna itp.
