Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 248~380/ pc |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Model: | VE9 | funkcja: | Mechanizm blokujący przekładni |
|---|---|---|---|
| Certyfikat: | ISO9001, CE | Gwarancja: | 5~10 lat |
| Materiał: | 50Mn, 42CrMo | Podanie: | Przemysłowy |
| kolor: | RAL6001 | Dokładność: | ≤0,1 |
| Podkreślić: | Napęd łożyska obrotowego przekładni ślimakowej,napęd łożyska obrotowego Solar Tracking,napęd ślimaka Solar Tracking |
||

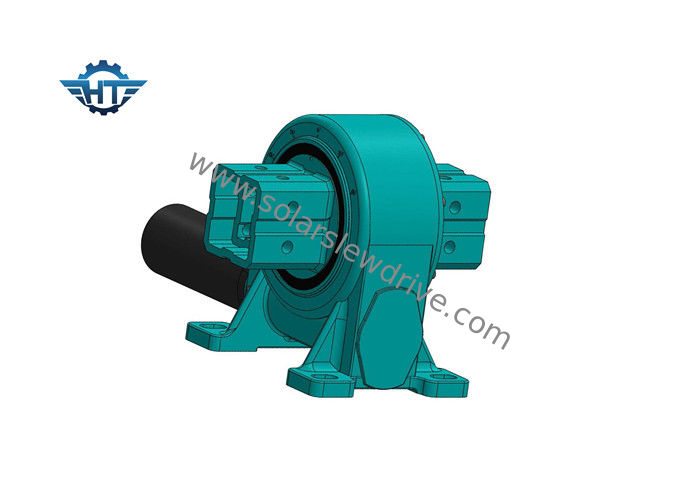

Moduł przekładni ślimakowej VE9 Solar Tracker Slew Drive do systemu śledzenia słonecznego
Worm Gear Self Lock Slew Drive Opis produktu
Napęd obrotu to mechanizm przekładni redukcyjnej zintegrowany ze źródłem napędu.Posiada mechanizm ślimakowy, dzięki czemu jest blokowany.Posiada również uszczelnienie zewnętrzne obudowy i szkieletu, dzięki czemu stopień ochrony wynosi IP66.
Obroty napędu obrotowego mogą odbywać się w jednej osi lub w wielu osiach razem.Jest to uniwersalny mechanizm przekładni redukcyjnej, który integruje funkcje obracania, zwalniania, a jednocześnie ma prostą konstrukcję i wygodną produkcję i konserwację.
Wydajność napędów obrotowych serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Cechy
Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.Został zaprojektowany, przetestowany i używany na 30-letni okres eksploatacji.
Aplikacje
Zastosowania napędów obrotowych znajdują się zwykle w: turbinach wiatrowych, transporterach ciężkich ładunków, trackerach słonecznych, dźwigach portowych, sprzęcie hydraulicznym, mechanizmach sterowania dźwigami, systemach automatyki, manipulatorach ciężkich ładunków, stołach kontroli odchylenia i pochylenia.
