Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15~45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Rodzaj: | Obrotowy napęd | Miejsce pochodzenia: | Changzhou, Chiny (kontynent) |
|---|---|---|---|
| Silnik: | Bezszczotkowy silnik prądu stałego | Funkcja: | Całkowicie zamknięty |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
| Rozmiar: | 3 cale do 25 cali | Podanie: | System energii słonecznej |
| High Light: | Kompaktowa przekładnia napędu obrotu VE9,przekładnia napędu obrotu reduktora 24 V,przekładnia napędu obrotu energii słonecznej |
||

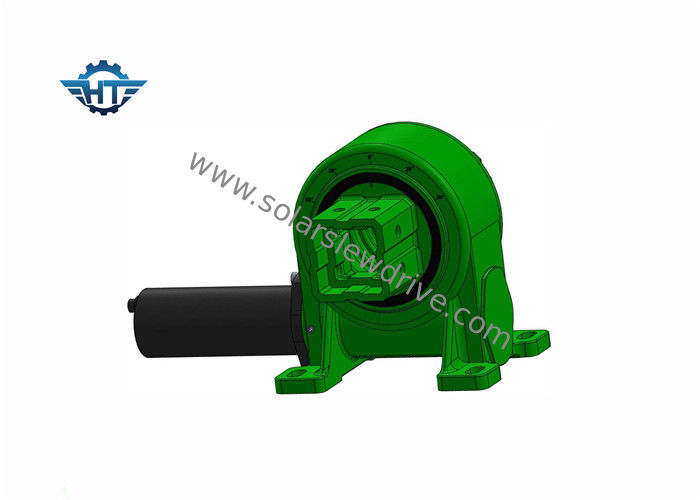

Kompaktowy napęd ślimakowy przekładni ślimakowej VE9 z 24-woltowym reduktorem skrzyni biegów do energii słonecznej
Opis napędu klepsydrowego przekładni ślimakowej
Napęd obrotowy jest przeznaczony do obsługi obciążeń promieniowych lub osiowych przy użyciu wysokiego momentu obrotowego.Sprzęt dla górnictwa, budownictwa, obróbki metali, energii słonecznej fotowoltaicznej, skoncentrowanej energii słonecznej i innych zastosowań, które wymagają nieustannej siły w połączeniu z bezbłędną precyzją, wykorzystują technologię obrotową dla bezpieczeństwa i dokładności.
Jednoosiowy napęd obrotu stosowany w płaskim jednoosiowym systemie śledzenia, którego wspornik jest układem północ-południe, systemem śledzenia wschód-zachód.Zgodnie z algorytmem astronomicznym, napęd obrotu napędzany silnikiem będzie przenosić wysoki moment obrotowy, aby napędzać cały system, dzięki czemu system może śledzić azymut słońca, w miarę możliwości, aby poprawić słońce na powierzchni napromieniowania modułu fotowoltaicznego , a tym samym zwiększyć wytwarzanie energii.
Opiera się to głównie na zasadzie projektowania systemu śledzenia, ze względu na wpływ rotacji Ziemi, dla ustalonego położenia na Ziemi, cykl słońca przez cały rok, jego kąt oświetlenia również stale się zmienia.System śledzenia słońca jest zainstalowany w celu utrzymania paneli słonecznych w celu śledzenia słońca i zwiększenia ilości promieniowania słonecznego odbieranego przez panele fotowoltaiczne, zwiększając w ten sposób ogólną wydajność systemów wytwarzania energii fotowoltaicznej.
Dane techniczne napędu ślimakowego przekładni ślimakowej VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Dane silnika
Napięcie znamionowe V/DC: 24 VDC
Prędkość bez obciążenia RPM: 1200 ± 10%
Prąd jałowy A: <0,1 A
Znamionowy moment obrotowy NM: 0,12
Prędkość obrotowa: 800 ± 10%
Prąd obciążenia A: (1A)
Moc znamionowa W: ＜10 W
Parametr wyjściowy przekładni:
Stosunek prędkości: 399: 1
Znamionowy wyjściowy moment obrotowy NM: 32
Prędkość wyjściowa RPM: 2±0,5
Wyjście hali: 2
Typ hali: 40F/39
Napięcie wejściowe Halla V: 5~24
Definiowanie drutu:
1. Gruby czerwony: silnik +
2. Gruba czerń: silnik-
3. Żółty Zielony: GND
4. Cienki Żółty: hala B
5. Cienki czerwony: hala +24 V
6. Cienki czarny: sala GND
7. Cienki zielony: hala A
Wymiary
