Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | 7 cali |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15~45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | 50Mn, 42CrMo | Model: | Przekładnia ślimakowa 7 cali |
|---|---|---|---|
| Przełożenie: | 31:1 | Efektywność: | 40% |
| Dokładny: | ＜0,1 stopnia | Kierowca: | Elektryczny/hydrauliczny/serwomechanizm |
| Kolor: | Srebrnoszary | Miejsce pochodzenia: | Changzhou, Chiny |
| High Light: | 7-calowy napęd klepsydrowy,napęd paraboliczny z korytem klepsydrowym,napęd klepsydrowy z zerowym luzem |
||

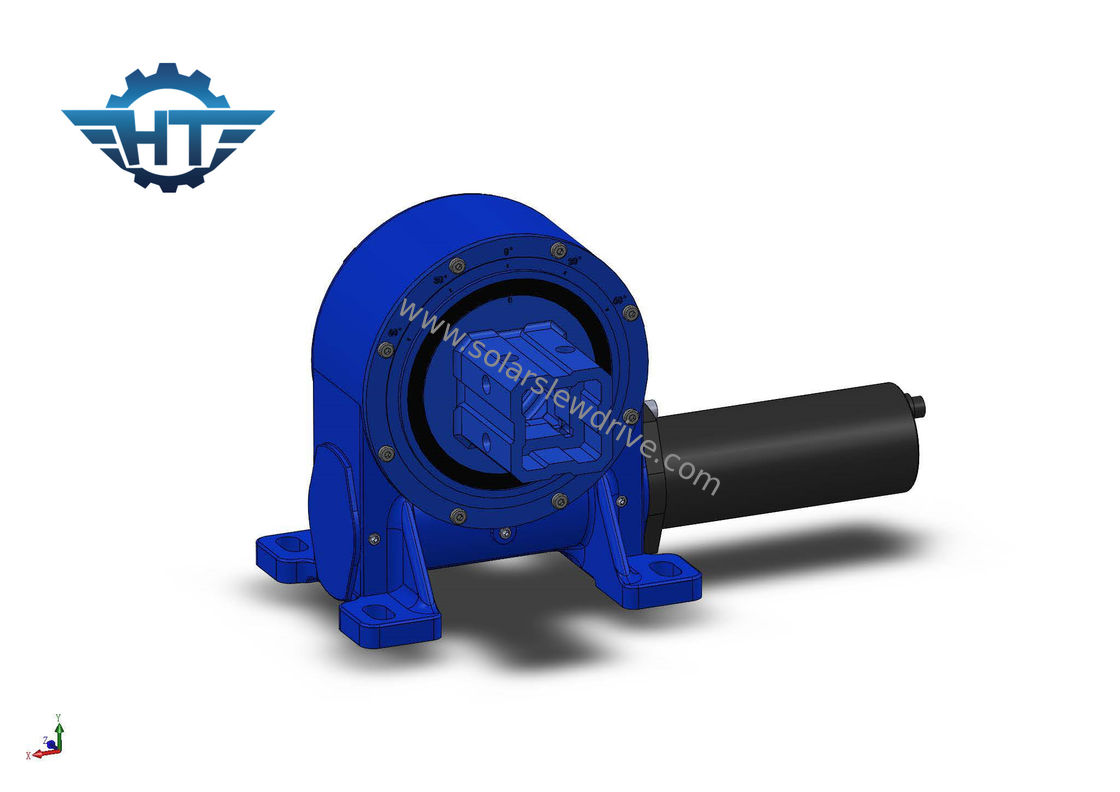

Napęd obrotowy z zerowym luzem z ślimakiem klepsydrowym dla parabolicznych i korytowych
Opis napędu ślimakowego przekładni ślimakowej o zerowym luzie
Napędy obrotowe z przekładnią ślimakową o zerowym luzie są używane głównie w aplikacjach CSP, takich jak paraboliczne lub korytkowe, jest to rodzaj systemu skraplacza ciepła, który może pochłaniać ciepło do określonej substancji chemicznej i przenosić ciepło na energię elektryczną.
Nazwa produktu: VE7
Normalna prędkość wyjściowa: 0,03 obr./min
Normalny wyjściowy moment obrotowy: 7320 Nm
Maksymalny moment wyjściowy: 10980 Nm
Moment przechylania: 8 kN.m
Moment trzymania: 39 kN.m
Statyczne obciążenie osiowe: 30 kN
Statyczne obciążenie promieniowe: 100 kN
Przełożenie napędu obrotu: 51: 1
Luz luzu: ＜＝0,15°
IP (klasa): 66
Wydajność: 40%
Temperatura: -40 ℃ do + 120 ℃
Dane dotyczące wydajności silnika reduktora
Napięcie znamionowe: 24 VDC
Prąd normalny: <7,5A
Moc wyjściowa: 126 W
Prędkość wyjściowa: 1,6 obr/min
Moment wyjściowy: 359 Nm
Maksymalny moment wyjściowy: 538 Nm
Hałas: <65 dB
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony,
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoka dokładność
Dane techniczne pionowego napędu obrotowego z przekładnią ślimakową o zerowym luzie
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Zakres zastosowania
Typowe zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt narzędzi olejowych, koparki do opon, koparki i podnośniki samochodowe.
