| Brand Name: | HangTuo |
| Model Number: | SDE |
| MOQ: | 1 kawałek |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L / C, T / T, Western Union |

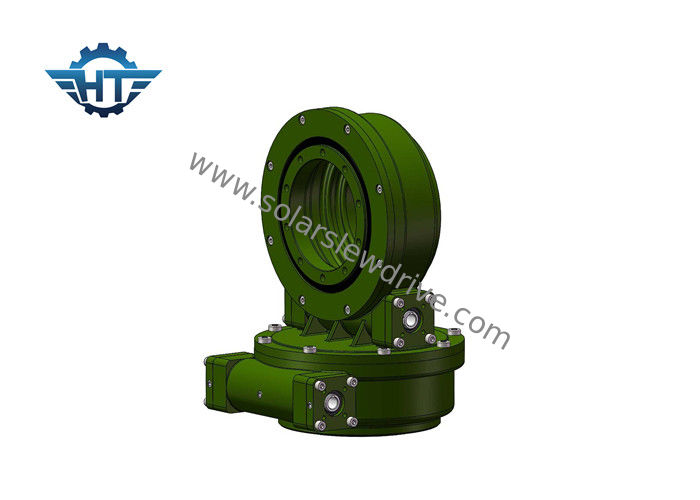

SDE9 Solar Tracker Slew Drive z enkoderem, precyzyjne śledzenie anteny i satelity
Opis
Napędy obrotu z enkoderami są używane w śledzeniu antenowym lub satelitarnym, które wymagają wysokiej precyzji i sprzężenia zwrotnego obrotu.Nurkowania obrotowe są z dokładnością śledzenia 0,05 ° i posiadają stopień ochrony IP66, który chroni dysk przed trudnymi warunkami zewnętrznymi, a także brudem, piaskiem, kurzem, a nawet wodą.Napęd został zaprojektowany w taki sposób, aby w kompaktowej formie można było przenosić duże ładunki, zapewniając jednocześnie precyzję prowadzenia.Koła zębate użyte w zespole mogą być w razie potrzeby utwardzone zgodnie z różnymi zastosowaniami klientów, dzięki czemu zapewniają maksymalną trwałość i dłuższą żywotność.
Parametry wydajności modelu SDE
| Model | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność | Precyzja (stopień) | IP | Samoblokujący | waga (kg) |
| 3" | 600 | 1500 | 5800 | 10 | 15 | 31:1 | 40% | ≤0,10 | 66 | tak | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | tak | 34kg |
| 7" | 2000 | 7500 | 13200 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | tak | 56 kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | tak | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | tak | 160 kg |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | tak | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | tak | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | tak | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | tak | 705 kg |
KODER
