Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE9 " |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100-1600/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Model: | SE9 | Przełożenie: | 57: 1 |
|---|---|---|---|
| Podanie: | Maszyneria konstrukcyjna | Imię: | Hydrauliczny napęd obrotu |
| Kierowca: | silnik hydrauliczny | Gwarancja: | 5 ~ 10 lat |
| Certyfikat: | ISO9001, CE | Instalacja: | Poziomy |
| High Light: | Łożysko obrotowe IP66,łożysko obrotowe IP66,łożysko obrotowe do zgrzewarki |
||
Hydrauliczne łożysko wieńcowe IP66 o wysokim momencie obrotowym do maszyn budowlanych
Opis
Aplikacje konwertera spawalniczego
Dwustanowiskowy konwerter spawalniczy to maszyna transponująca, która łączy funkcje flip i swing.Flip i swing są napędzane przez dwie osie, przytrzymując obrabiany przedmiot stołu warsztatowego oprócz obracania się wokół własnej osi, ale także wokół innej osi w celu wykonania pochylenia lub przewrócenia, można go spawać w różnych pozycjach na spawarce do poziomu lub " typ statku "zgrzewania w pozycji łatwej do spawania, odpowiedni do typu ramy, typu skrzynkowego, typu tarczowego i innych niedługich elementów spawanych.
Stół warsztatowy jest zamontowany na ramie „U”, która waha się z żądaną prędkością spawania, a rama „U” znajduje się po obu stronach siedziska, najczęściej ze stałą prędkością lub wymaganą prędkością spawania wokół osi poziomej.Maszyna ma nie tylko dobrą ogólną stabilność, ale jeśli jest odpowiednio zaprojektowana, po umieszczeniu przedmiotu obrabianego na stole warsztatowym środek ciężkości ruchu przechylania przejdzie lub zbliży się do osi przechyłu, a moment obrotowy napędu przechyłu zostanie znacznie zmniejszony, więc dźwignia zmiany biegów o dużej wytrzymałości przyjmuje tę strukturę.Jego zakres zastosowań to ponad 50 ton ciężkich elementów wielkogabarytowych w pozycji flip shift, głównie z operatorami spawalniczymi dużych drzwi lub operatorami spawalniczymi z ramieniem teleskopowym.

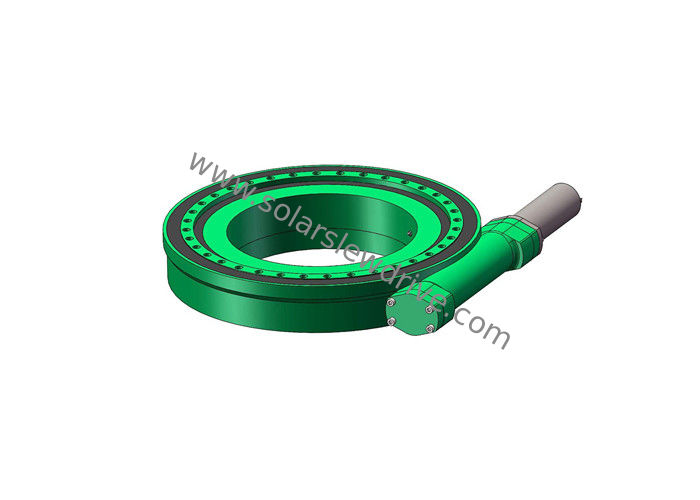

Nie ma ograniczeń co do kątów montażu i pozycji napędu na łożyskach wieńcowych serii SE.Może być montowany poziomo, pionowo i pod kątem.Zamknięte napędy łożysk wieńcowych składają się z zamkniętej obudowy, łożyska wieńcowego, wału ślimakowego i innych części.Użytkownicy mogą wybrać jako siłę napędową silniki elektryczne lub hydrauliczne.Może obracać się o 360 stopni do przodu lub do tyłu.Napęd z łożyskiem obrotowym ma kompaktową konstrukcję, a także jest łatwy w montażu i utrzymaniu w porównaniu z innymi typami urządzeń napędowych.
Tabela wydajności serii SE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Instrukcje Instalacji
Napędy obrotowe serii SE są zazwyczaj instalowane poziomo.Zalecamy również montaż poziomy, biorąc pod uwagę wydajność napędów obrotowych.
