Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Przełożenie: | 51: 1 | Normalny moment wyjściowy: | 5100 Nm |
| Holding Torque: | 39 kNm | Moment obrotowy: | 5 KNm |
| Maksymalny moment obrotowy: | 7650 Nm | Standardowy kolor: | RAL 9006 |
| High Light: | jednoosiowy napęd z obrotem słonecznym,pochylony system śledzenia z obrotem słonecznym,napęd z obrotem słonecznym 50Mn |
||

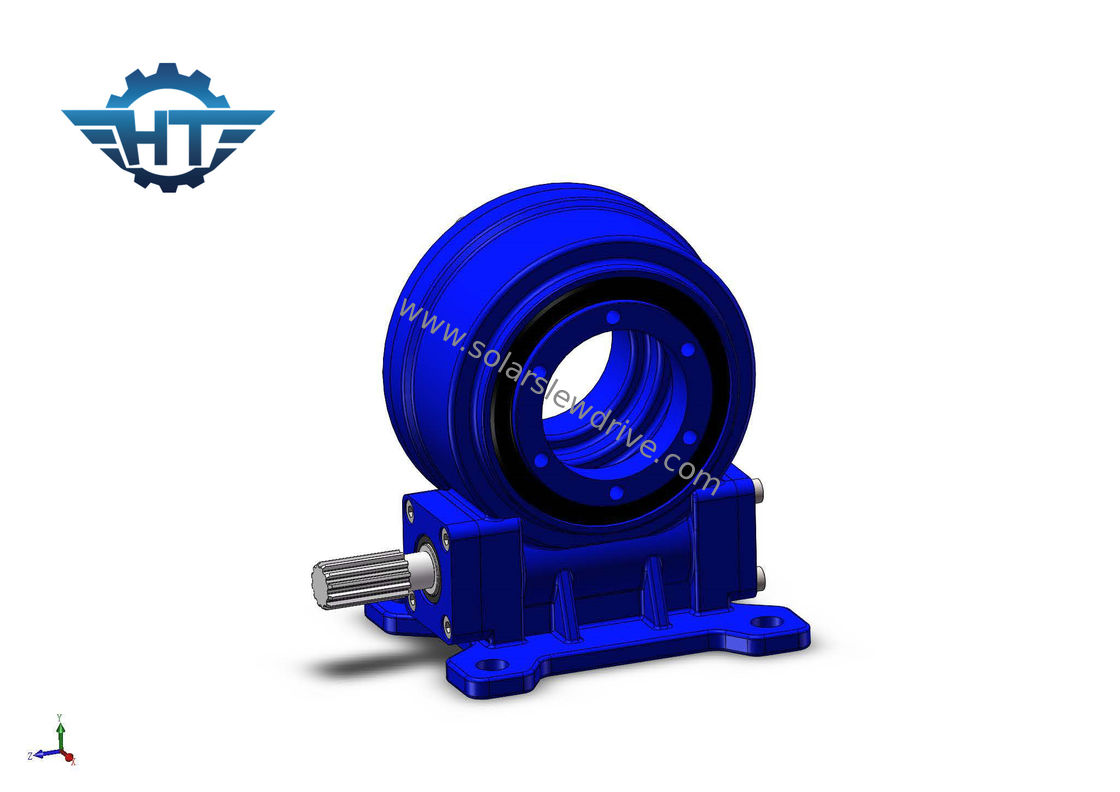

Przekładnia ślimakowa VE7 z jednoosiową przekładnią ślimakową do pochylanego jednoosiowego słonecznego systemu śledzenia
Opis
Oś obrotu skośnego jednoosiowego wspornika śledzącego jest zamontowana pod kątem nachylenia do płaszczyzny poziomej i obraca się wokół jednowymiarowej osi.Kierunek osi obrotu to północ-południe, tak aby powierzchnia odbierająca światło modułu fotowoltaicznego była jak najbardziej prostopadła do kąta padania światła słonecznego w kierunku jednowymiarowym.
Zalety
1. Wysoki moment zatrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2. Zakres obrotu o 360 stopni
3. Otaczający napęd robaka wewnątrz
4. Wielozębny kontakt zapewniający duże obciążenie
5. Funkcja samoblokowania
funkcje
1. Wysoki moment obrotowy w warunkach niskiej prędkości, który może przenosić pełną siłę osiową, siłę promieniową i moment wywracający
2. Przekładnia walcowa i tryb napędu ślimakowego.Dobra ekonomiczność, duża elastyczność w rozmiarze osiowym
3. Ślimak klepsydrowy kopertowy, styk wielozębny, duża nośność
4. Wysoki współczynnik gęstości wydajności
5. Działanie samoblokujące lub dodaj hamulec wejściowy
6. Mały współczynnik przestrzeni, wygodny montaż i demontaż
7. Zróżnicowane formy wyjściowe
8. Wyreguluj wstępnie wartość odstępu i zainstaluj bezpośrednio na maszynie
9. IP66
Parametry serii VE
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12 cali | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17 cali | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Uwaga: Bardziej szczegółowe wymiary i parametry można znaleźć na naszych rysunkach sprzedażowych.
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.
