Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 200~300/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Przełożenie: | 51: 1 | Znamionowy moment wyjściowy: | 6120 Nm |
| Holding Torque: | 39000 Nm | Moment obrotowy: | 10 kNm |
| Wydajność: | 40% | Standardowy kolor: | Zgodnie z prośbą |
| High Light: | Przekładnia ślimakowa klepsydra,przekładnia ślimakowa 120 mm,napęd ślimakowy z pojedynczym śledzeniem |
||
Przekładnia ślimakowa VE9 z jednoosiową przekładnią ślimakową z kwadratową rurą 120 mm do płaskiego pojedynczego systemu śledzenia
Opis

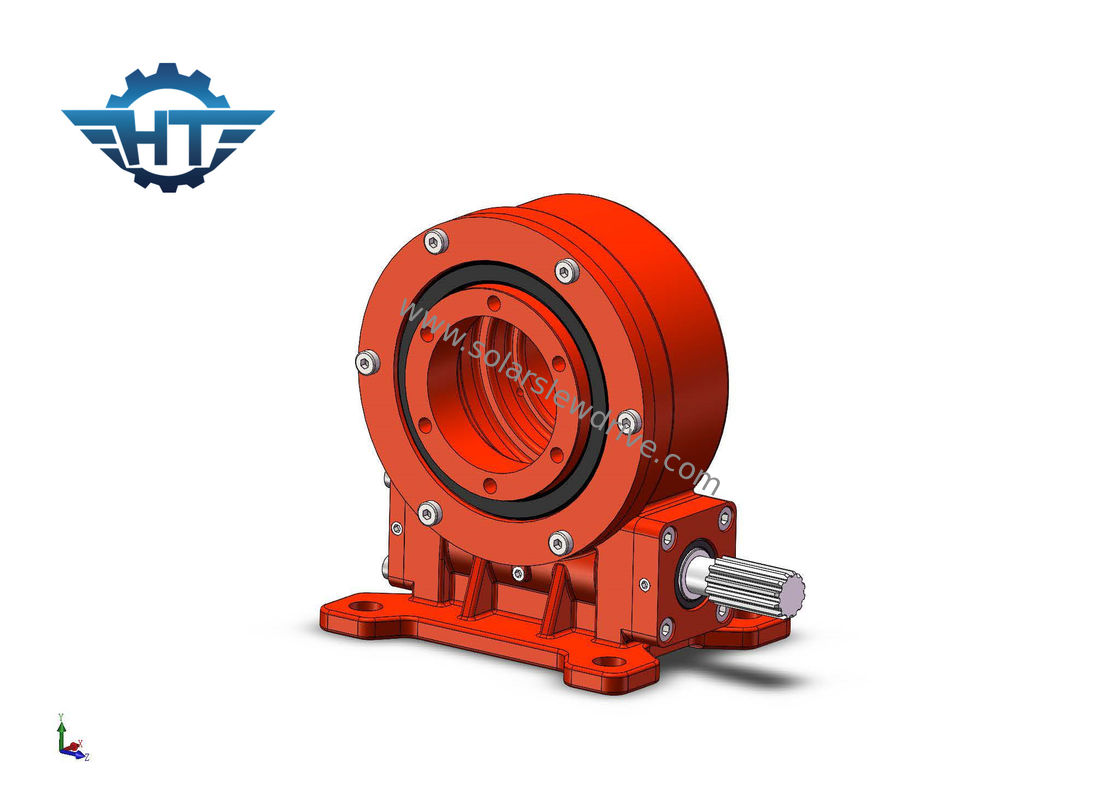

Jednoosiowe napędy obrotowe VE7 obracają się wokół jednej osi.Napęd obrotowy VE7 z motoreduktorem 24 VDC może być zaprojektowany dla różnych rozmiarów, aby pasował do wszystkich rodzajów głównych rur.Jest to również produkt standardowy, najłatwiejszy w instalacji i najczęściej używany.Napęd obrotowy VE7 oferuje montaż pionowy i całkowicie zamknięty napęd w jednej jednostce o dużej mocy.
Zalety
1. Wysoki moment trzymający
2. Samoblokujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2. Twardy stop wewnątrz, zakres od ＋ 60 ° ~ －60 °, jeśli klienci mają aplikację wymagającą obrotu 360 °, mamy do dostarczenia typ wyjścia kołnierzowego
3. Otaczający napęd robaka wewnątrz
4. Wielozębny kontakt zapewniający duże obciążenie i minimalizujący luz
Dane techniczne napędów obrotowych VE
|
Model |
Stosunek |
Znamionowy moment wyjściowy (Nm) |
Moment przechylania (Nm) |
Moment trzymający (Nm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Wydajność |
Precyzja (°) |
Samoblokujący |
Waga (kg) |
|
3 " |
31: 1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0,1 |
tak |
12 |
|
5 " |
37: 1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0,1 |
tak |
18 |
|
7 " |
57: 1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0,1 |
tak |
32 |
|
8 " |
51: 1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0,1 |
tak |
28 |
|
9 " |
61: 1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0,1 |
tak |
52 |
|
12 cali |
78: 1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0,1 |
tak |
65 |
|
14 " |
85: 1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0,1 |
tak |
88 |
|
17 cali |
102: 1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0,1 |
tak |
135 |
|
21 " |
125: 1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0,1 |
tak |
192 |
|
25 " |
150: 1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0,1 |
tak |
251 |
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.
Applicatons
Łożyska napędu wahadłowego są zwykle stosowane w takich zastosowaniach, jak: turbiny wiatrowe, transportery ciężkich ładunków, lokalizatory słoneczne, dźwigi portowe, urządzenia hydrauliczne, mechanizmy sterujące dźwigów, systemy automatyki, manipulatory do dużych obciążeń, stoły sterujące odchyleniem i nachyleniem.
Pytania i odpowiedzi
1. Jak mogę wybrać?
Proszę podać rozmiar średnicy koła, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek w celu przetestowania naszej jakości i usług.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht
Po wybraniu odpowiednich motoreduktorów zapewnimy Ci najlepszy koszt wysyłki
4. Jak wysyłacie próbki?
Biorąc pod uwagę, że ilość próbek nie jest duża, obsługujemy próbki przesyłek przez EMS, TNT lub Fedex
5. Jaka jest minimalna ilość zamówienia?
10 zestawów po potwierdzeniu próbek
6. Jaki jest Twój czas dostawy?
W przypadku próbek standardowych: w ciągu 7 dni;przy zamówieniach seryjnych: w ciągu 25 dni.
