Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE7 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 295/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 500 sztuk na miesiąc |
Nazwa handlowa: | Hangtuo | Materiał: | 50Mn, 42CrMo |
---|---|---|---|
Certyfikat: | ISO9001, CE | Silnik: | 24vdc |
Konserwacja: | Wolny | kolor: | Zgodnie z prośbą |
Self-Lock: | tak | Holding Torque: | 39 kNm |
High Light: | Przekładnia z napędem pionowym,skrzynia biegów z obrotem pionowym,Przekładnia z napędem obrotowym 24 VDC |

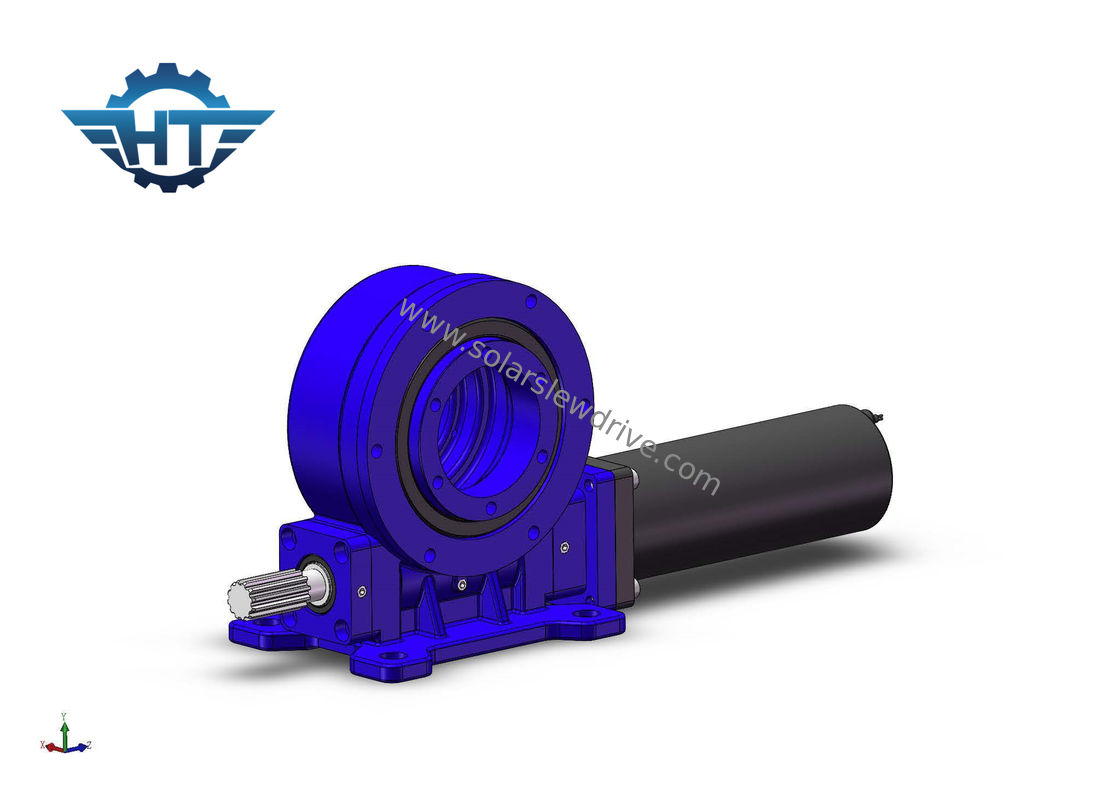

Przekładnia z napędem pionowym do automatycznych monitorów słonecznych 2 * 60, 2 * 54 Układ dwóch portretów
Opis
Pionowy napęd obrotowy jest specjalnie zaprojektowany do automatycznych systemów śledzenia słońca, w których wymagane jest śledzenie osi poziomej.Precyzyjny obrót pionowego napędu obrotu umożliwia precyzyjne śledzenie mechanizmu.Ten rodzaj pionowego napędu obrotowego jest produkowany przy użyciu najnowszej technologii z mechanizmem klepsydry.Forma kontaktu zębów może zapewnić wyższą zdolność trzymania momentu obrotowego niż zwykły napęd.Pozwala to na zainstalowanie większej ilości paneli słonecznych, zmniejszając koszty instalacji.Podczas montażu pionowego napędu obrotowego należy wziąć pod uwagę wymagany moment obrotowy i warunki obciążenia.
Arkusz danych napędu obrotowego VE
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | tak | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | tak | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | tak | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | tak | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | tak | 52 |
12 cali | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | tak | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | tak | 88 |
17 cali | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | tak | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | tak | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | tak | 251 |
Wybór napędu obrotowego
Kiedy swybierając odpowiedni napęd obrotowy potrzebujemy krótkiej informacji o systemie śledzenia słońca:
1. Skala projektów.Dla CiebieW dużych projektach i przy dużych projektach zwykle stosuje się poziome jednoosiowe lokalizatory słoneczne, podczas gdy dwuosiowe urządzenia śledzące są najczęściej używane w mniejszych zastosowaniach mieszkalnych.
2. Obciążenie napędów obrotowych i jego odległość grawitacyjna
3. Prędkość wyjściowa
Aplikacje
lokalizatory słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki ręczne, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
Pakowanie i wysyłka
Opakowanie wewnętrzne: plastikowa folia antykorozyjna;próżniowe worki plastikowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;powietrzem;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotowy ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy wysyłka ekspresowa jest opłacalna, nasi pracownicy logistyczni poprosą TNT, DHL, UPS, FEDEX o porównanie ekspresu cena w celu znalezienia najbardziej opłacalnego sposobu.
W przypadku zamówienia hurtowego w przyszłości zalecamy wysyłkę drogą morską.
Uwaga:
Express: od drzwi do drzwi, wystarczy zapłacić podatek importowy, jeśli jest to wymagane przez zwyczaj.
Samolotem lub drogą morską: z fabryki na lotnisko docelowe / port morski, należy uiścić opłatę docelową pobieraną przez lotnisko (opłata za miejsce docelowe jest zawsze naliczana według B / L, niezależnie od paczki, która jest duża, mała, ciężka lub lekka, w sumie 200 ~ 400 USD za ładunek) i podatek importowy, jeśli jest to wymagane przez zwyczaj.
Pociągiem: czasami cena wysyłki jest taka sama jak cena transportu morskiego, ale biorąc pod uwagę krótszy czas wysyłki niż transport morski, weźmiemy pod uwagę ten sposób wysyłki, jeśli towary są pilnie potrzebne naszym klientom.
