Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE6 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~300/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Miejsce pochodzenia: | CHANGZHOU, CHINY | Funkcjonować: | Wysoki moment podtrzymujący |
|---|---|---|---|
| Ochrona: | IP66, w załączeniu | Rodzaj: | VE6 |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
| Podanie: | System zasilania słonecznego | kolor: | Wymagany klient |
| High Light: | 3-calowa skrzynia biegów z napędem obrotowym,skrzynia biegów z napędem obrotowym ip66,skrzynia biegów z napędem obrotowym o dużym obciążeniu |
||

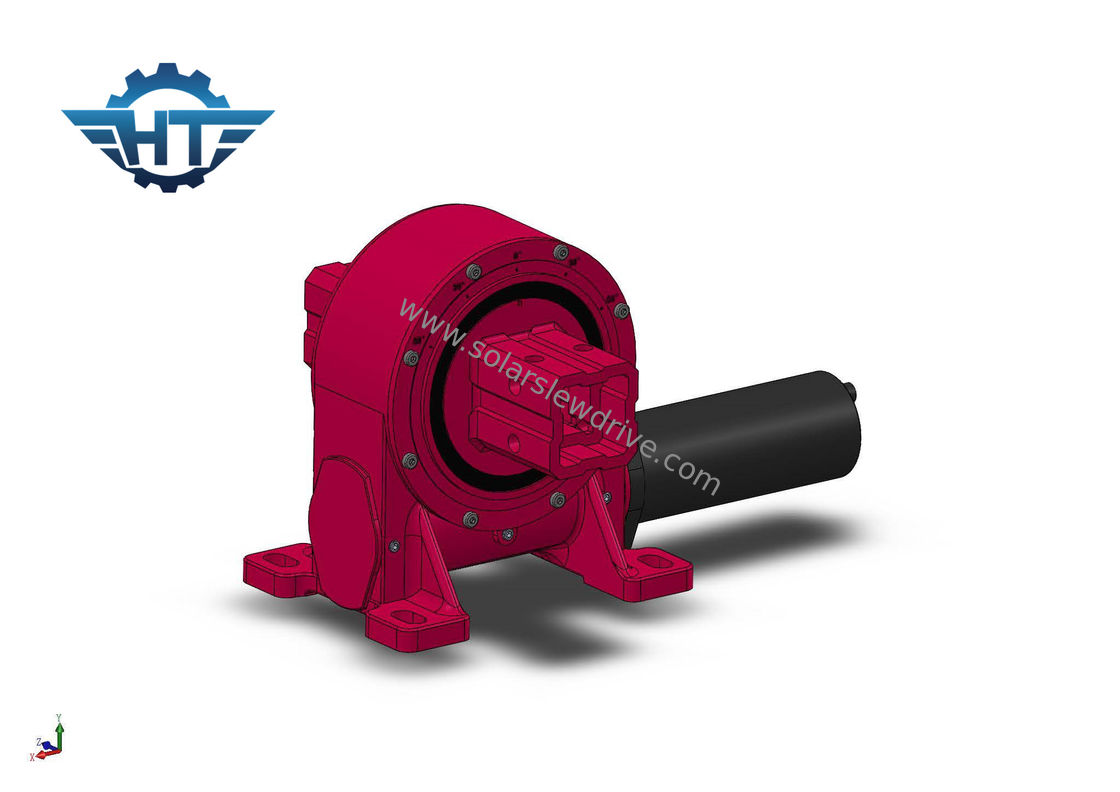

3-calowa pionowa skrzynia biegów z napędem obrotowym IP66, duże obciążenie dla systemu śledzenia paneli słonecznych
Opis
Napęd obrotowy VE6 to półbieg i ogranicznik wewnątrz, który jest zaprojektowany dla jednoosiowego systemu śledzenia słońca.Nasze napędy obrotowe są napędzane technologią ślimaka klepsydrowego, co zapewnia maksymalny moment obrotowy przekładni i płynne obroty.
| 6-calowy napęd obrotowy | |
| Marka | Hangtuo |
| Moment wyjściowy | 5100 Nm |
| Moment przechylający | 8000 Nm |
| Trzymając Torque | 39000 Nm |
| Statyczna ocena osiowa | 110 kN |
| Przełożenie | 51: 1 |
| Precyzja halsowania | ≤0,15 ° |
| Waga | 45 kg |
| Standard | CE / ISO |
| Miejsce pochodzenia | Chiny |
| Usługa | Usługi OEM;Indywidualne rozwiązanie |
| Materiał | 42CrMo |
| Warunki transportu | drogą morską, lotniczą lub koleją |
| Czas dostawy | W ciągu 25 dni od wpłaty zaliczki |
| Port | Szanghaj |
| Zasady płatności |
Odp.: T / T. B: Western Union C: Paypal |
Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wał ślimakowy z klepsydry.Gdy wejście źródła zasilania powróci do pozycji neutralnej, ślimak zablokuje obciążenie w odpowiednim położeniu bez konieczności stosowania zewnętrznego urządzenia hamującego.
Parametry wydajności modelu VE
| Model | Znamionowy moment wyjściowy (Nm) | Moment trzymający (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja (°) | IP | Samoblokujący | waga (kg) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 | 66 | tak | 12kg |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 | 66 | tak | 18kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 | 66 | tak | 32kg |
| 8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 | 66 | tak | 28kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 | 66 | tak | 52kg |
| 12 cali | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 | 66 | tak | 65kg |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 | 66 | tak | 88 kg |
| 17 cali | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 | 66 | tak | 135 kg |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 | 66 | tak | 192 kg |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 | 66 | tak | 251 kg |
Aplikacje
Najczęstszym zastosowaniem napędu obrotowego w dwuosiowych napędach obrotowych są dwuosiowe lokalizatory słoneczne, takie jak heliostaty i skoncentrowana fotowoltaika (CPV), a także anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, robotyczne pozycjonery ramion i wyposażenie sceniczne.
