Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE7 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Model: | 7 cali | Przełożenie: | 57: 1 |
|---|---|---|---|
| Wydajność: | 40% | Precyzyjny: | ＜ 0,1 ° |
| Kierowca: | Silnik elektryczny, hydrauliczny, serwo | Rodzaj: | Poziomy i pionowy |
| Podanie: | Aplikacje przemysłowe i OEM | kolor: | Zgodnie z prośbą |
| High Light: | 7-calowy pierścień obrotowy przekładni ślimakowej,pierścień obrotowy przekładni ślimakowej 12 VDC,pierścień obrotowy przekładni ślimakowej luzu |
||

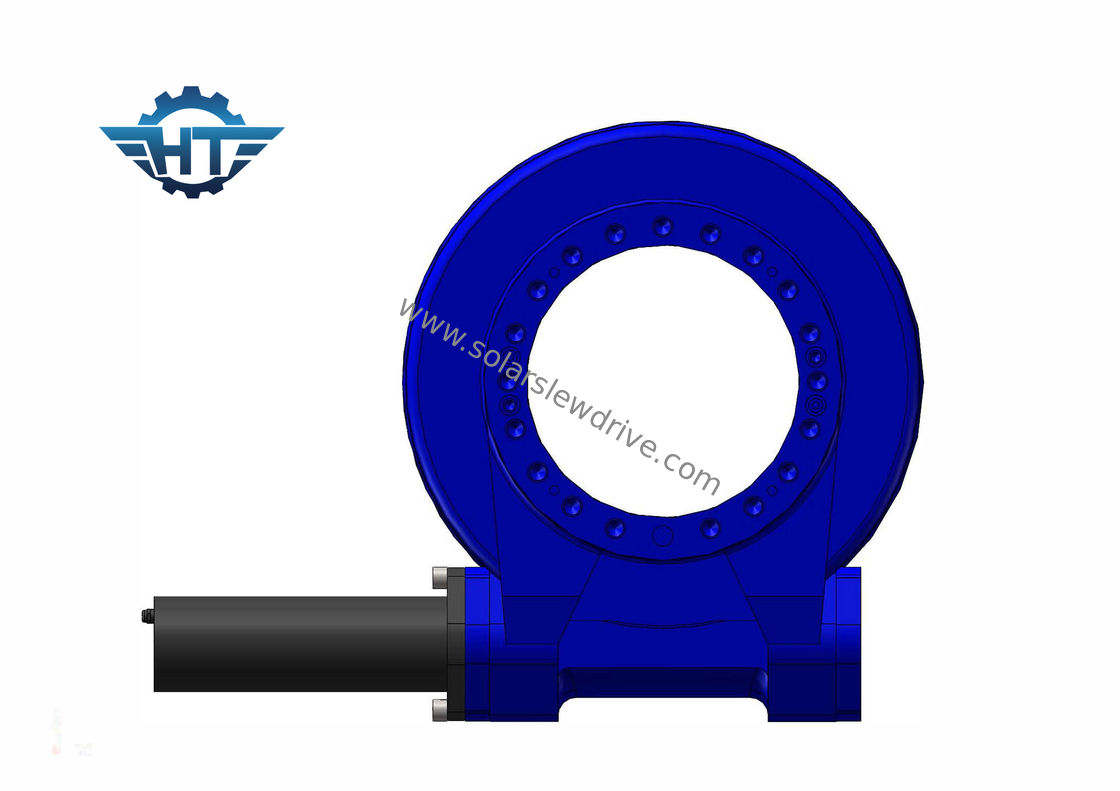

Mały pierścień obrotowy przekładni ślimakowej z silnikiem 12VDC do systemu śledzenia PV i CSP
Opis produktu
Napęd obrotowy obudowy zamkniętej dotyczy głównie względnie wysokich warunków, w których wymagane są wysokie wymagania dotyczące odporności na kurz, deszcz i korozję.Stopień ochrony IP66.
Nazwa marki: HT
Numer modelu: SE7, 7 Inch
Materiał: 50 Mn, 42CrMo
Certyfikat: ISO9001, CE
Gwarancja: 3 ~ 5 lat
Czas życia: 30 lat
Pakowanie: Pudełko ze sklejki ze stalową ramą
Wielkość napędu obrotowego jest inna, a jego model specyfikacji podzielono na podstawie przybliżonej średnicy bieżni łożysk obrotu: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 i inne specyfikacje.Standard nazewnictwa modelu krajowego jest zgodny z przybliżoną średnicą bieżni łożysk wieńcowych, w calach (1 cal = 25,4 mm), jest podzielony na: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 i inne specyfikacje.Przedstawiciel „WD” w objaśnieniu modelu zagranicznego oznacza: skrót od Worm and drive, a „SE” w objaśnieniu modelu krajowego: skrót od Slewing i Enclose.Niezależnie od metody nazewnictwa odpowiednie wymiary montażowe i parametry użytkowe każdego modelu są takie same.
Funkcje i aplikacje
Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment pochylający.Napęd wahadłowy jest szeroko stosowany w przyczepach modułowych, wszystkich typach dźwigów, podnośnikach koszowych, systemach śledzenia słonecznego i systemach energii wiatrowej.
Parametry napędów obrotowych SE
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
| 50Mn,42CrMo |
