Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | 145~330 USD/PC |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 30 dni |
| Możliwość Supply: | 12000 SZT / ROK |
| Rodzaj: | Slewing Drive | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Podanie: | System zasilania słonecznego | Życie w terenie: | 30 lat |
| kolor: | Wymagany klient | rozmiar: | 3 cale - 25 cali |
| Silnik: | 24 V. | Funkcja: | Self Lock |
| High Light: | Samoblokujący napęd solarny,napęd ślimakowy z obrotem słonecznym,napęd jednoosiowy z obrotem słonecznym |
||

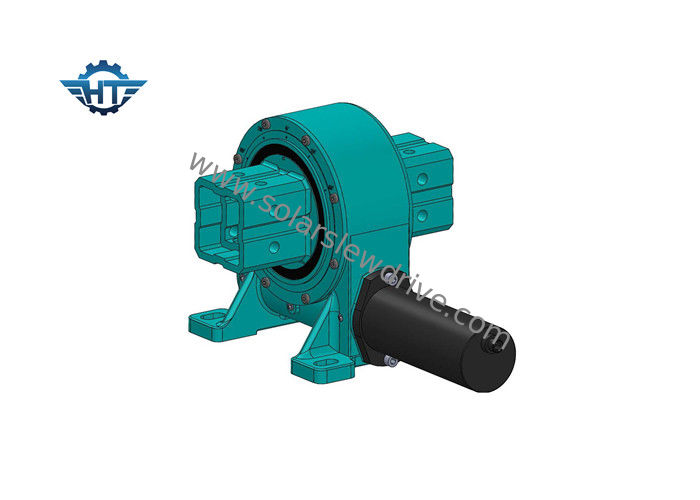

Jednoosiowy napęd słoneczny, samozamykająca konstrukcja przekładni ślimakowej IP66 do systemu śledzenia słonecznego
Opis
Vertical single axis slew drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. Pionowy jednoosiowy napęd obrotowy, zwany zwykle napędem ślimakowym lub łożyskami obrotowymi, jest kompletnym, gotowym do zainstalowania systemem, który składa się z łożyska zębatego lub obrotowego, ślimaka, podstawy i całkowicie zamkniętej obudowy. It can be customized with hydraulic or electric motors, planetary gearboxes. Można go dostosować za pomocą silników hydraulicznych lub elektrycznych, przekładni planetarnych.
funkcje
1. Obrót o 360 stopni
2. IP66
3. Samoblokujący
4. Fabrycznie wypełnione smarem
5. Prosta instalacja
6. Niskie koszty utrzymania
7. Racjonalne wykorzystanie przestrzeni
8. Łatwa i płynna metoda uruchamiania i zatrzymywania
9. Wysoki moment trzymający
Parametry wydajności napędu pionowego
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
