Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE6 |
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | 200~330 USD/PC |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 30 dni |
| Możliwość Supply: | 12000 SZT / ROK |
| Rodzaj: | Slewing Drive | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Podanie: | System zasilania słonecznego | Gwarancja: | 10 lat |
| kolor: | Wymagany klient | rozmiar: | VE6 |
| Silnik: | 24 V. | Funkcja: | 30 Field Life |
| High Light: | Napęd obrotowy 24 V,napęd obrotowy na energię słoneczną,napęd obrotowy z satelitą |
||

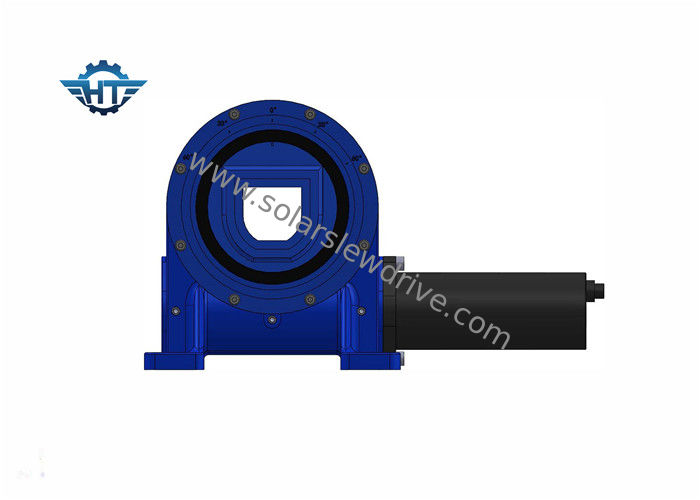

V.e Solar Tracker Slew Drive, wysoki moment obrotowy i wysoka precyzja dla energii słonecznej i satelity
Opis
A vertical self locking worm gear slewing drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. Pionowy samoblokujący napęd obrotowy przekładni ślimakowej, zwany zwykle napędem ślimakowym lub łożyskami obrotowymi, jest kompletnym, gotowym do zainstalowania systemem, który składa się z łożyska zębatego lub pierścienia obrotowego, ślimaka, podstawy i całkowicie zamkniętej obudowy. It can be customized with hydraulic or electric motors, planetary gearboxes, AC motors, stepper motors etc. Można go dostosować za pomocą silników hydraulicznych lub elektrycznych, przekładni planetarnych, silników prądu przemiennego, silników krokowych itp.
funkcje
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. During installation, it is not necessary to adjust the gearing clearance; 3. Podczas instalacji nie jest konieczne dostosowywanie luzu przekładni; this is already set by the producer before factory jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
5. Prosta instalacja i niskie koszty utrzymania
6. Racjonalne wykorzystanie przestrzeni
7. The gear is self-locking; 7. Przekładnia jest samozabezpieczająca; therefore a brake is not necessary dlatego hamulec nie jest konieczny
8. Łatwa i płynna metoda uruchamiania i zatrzymywania
9. Wysoki moment obrotowy, odpowiedni do montażu poziomego
Parametry wydajności napędu pionowego
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
