6-calowa przekładnia z pojedynczym obrotem i momentem trzymającym 4 kNm dla solarnej stacji śledzenia

6-calowa przekładnia z pojedynczym obrotem i momentem trzymającym 4 kNm dla solarnej stacji śledzenia

  • 6-calowa przekładnia z pojedynczym obrotem i momentem trzymającym 4 kNm dla solarnej stacji śledzenia
  • 6-calowa przekładnia z pojedynczym obrotem i momentem trzymającym 4 kNm dla solarnej stacji śledzenia
6-calowa przekładnia z pojedynczym obrotem i momentem trzymającym 4 kNm dla solarnej stacji śledzenia
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE6
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 280~330/ pc
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Prędkość: 0,016 obr./min Podanie: Energia słoneczna
Kierowca: Silnik elektryczny Klasa IP: IP66
Maksymalny moment obrotowy: 7140Nm Holding Torque: 40kNm
Model: VE6 Stosunek: 51: 1
High Light:

hydrauliczny silnik obrotowy

,

napęd śledzenia słonecznego

6-calowa przekładnia z pojedynczym obrotem i momentem trzymającym 4 kNm dla solarnej stacji śledzenia



Opis produktu

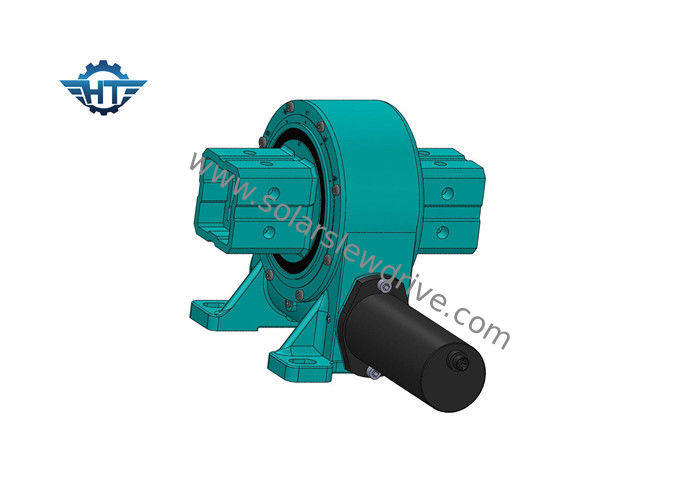

Projektowanie napędu obrotowego VE6 jest największym jasnym punktem napędów obrotowych Hangtuo, projektowanie pionowe jest głównie stosowane w systemie śledzenia słonecznego, specjalna struktura upraszcza złożoną strukturę wspornika jednoosiowego systemu śledzenia słonecznego, zmniejszając koszt całego systemu, pionowe projektowanie odgrywa bardziej konkurencyjną rolę na rynku urządzeń do śledzenia energii słonecznej.



Model: VE6 Miejsce pochodzenia Changzhou, Chiny
Marka HANGTUO Rodzaj W załączeniu
Materiał 42CrMo, 50 mln Moment wyjściowy 5060 Nm
Moment obrotowy przechyłu 5 K Nm Holding Torque 40 K Nm
Statyczna ocena osiowa 25 KN Statyczna ocena promieniowa 30 KN
Przełożenie 51: 1 Wydajność 40%



Aplikacje


The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe. Other applications include automotive lifts, robotic arm positioners, and stage equipment. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie sceniczne.
SDE Dane techniczne pozycjonera dwuosiowego



funkcje



1. Pionowe projektowanie zamknięte z pojedynczym lub podwójnym wyjściem.

2. Przekładnia ślimakowa z klepsydrą, stykająca się z wieloma zębami, przenosi wysoki moment obrotowy, aby wytrzymać większe obciążenie.



Parametry innych serii VE



Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący waga (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0,1 tak 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0,1 tak 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0,1 tak 32
8 " 51: 1 2250 11200 20400 50 80 40% ≤0,1 tak 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0,1 tak 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0,1 tak 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0,1 tak 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0,1 tak 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 251
