| Brand Name: | HangTuo |
| Model Number: | VE9 ” |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

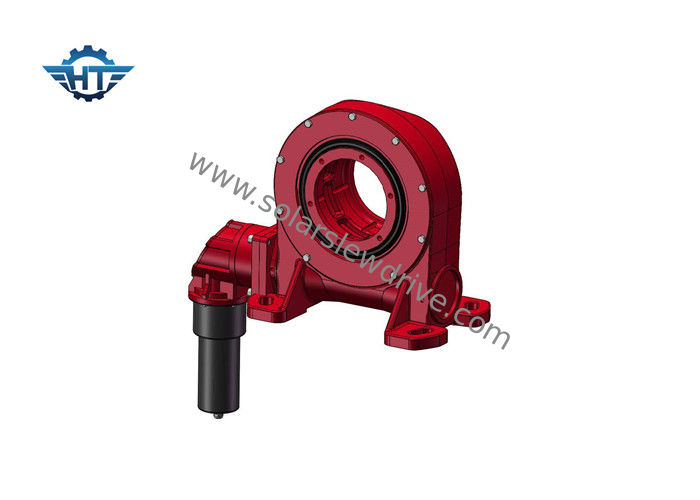

9-calowa skrzynia biegów z napędem obrotowym dopasowana do głównego momentu obrotowego 12 * 12 dla systemu śledzenia pojedynczej osi
Opis
ten VE9 to solidny, zamknięty napęd obrotowy z przekładnią ślimakową, przystosowany do zastosowań o wysokim cyklu pracy i niskiej prędkości (<1 obr./min).Stosowany głównie w energetyce słonecznej.
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Twarde zatrzymanie wewnątrz w przypadku nieprawidłowego działania systemu kontroli oprogramowania
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami, aby zapewnić wysokie obciążenie
5. Funkcja samoblokowania
Parametry serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Uwaga: Powyższe wymiary i parametry mogą być aktualizowane lub dostosowywane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Aplikacje
Płaski jednoosiowy system śledzenia słońca
Przechylony jednoosiowy system śledzenia słońca
CSP, fresnel, absorber paraboliczny
Jednoosiowy system śledzenia obejmuje płaską pojedynczą oś i pochyloną pojedynczą oś.
