| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 szt. |
| Cena £: | USD 248~380/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

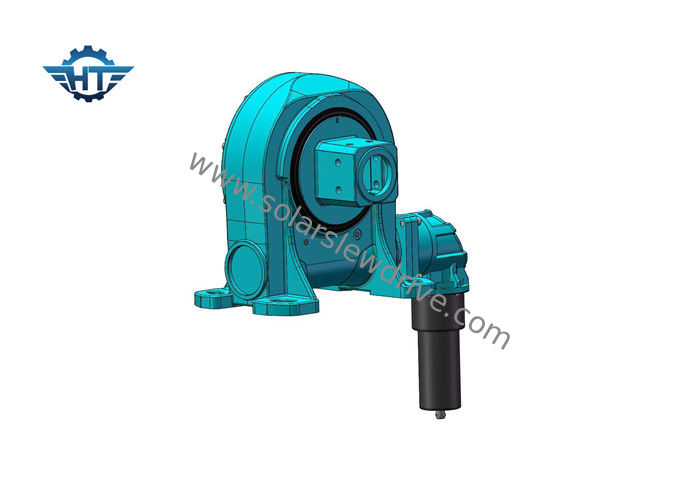

Ve9 Solar Slewing Drive z wysokim maksymalnym momentem obrotowym dla jednoosiowego trackera słonecznego
Opis produktu
Napęd obrotu to mechanizm przekładni redukcyjnej zintegrowany ze źródłem napędu.Obrót może odbywać się w jednej osi lub w wielu osiach razem.Jest to uniwersalny mechanizm przekładni redukcyjnej, który integruje funkcje obracania, zwalniania, a jednocześnie ma prostą konstrukcję i wygodną produkcję i konserwację.
Wydajność serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Cechy
Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.Został zaprojektowany, przetestowany i używany na 30-letni okres eksploatacji.
Aplikacje
Zastosowania napędów obrotowych znajdują się zwykle w: turbinach wiatrowych, transporterach ciężkich ładunków, trackerach słonecznych, dźwigach portowych, sprzęcie hydraulicznym, mechanizmach sterowania dźwigami, systemach automatyki, manipulatorach ciężkich ładunków, stołach sterujących odchyleniem i pochyleniem.
