Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE17 ” |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 1000~1200/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Numer modelu: | SDE17 | Holding Torque: | 53040 Nm |
---|---|---|---|
Moment obrotowy: | 67000 Nm | Moment wyjściowy: | 9460 Nm |
Statyczne obciążenie osiowe: | 142 kN | Statyczne obciążenie radykalne: | 390 kN |
Surowiec: | 50Mn, 42CrMo | Waga: | 320 kg |
Stosunek: | 102: 1 | Kolor: | Zgodnie z prośbą |
High Light: | napęd pierścienia obrotowego,silnik napędu ślimakowego |

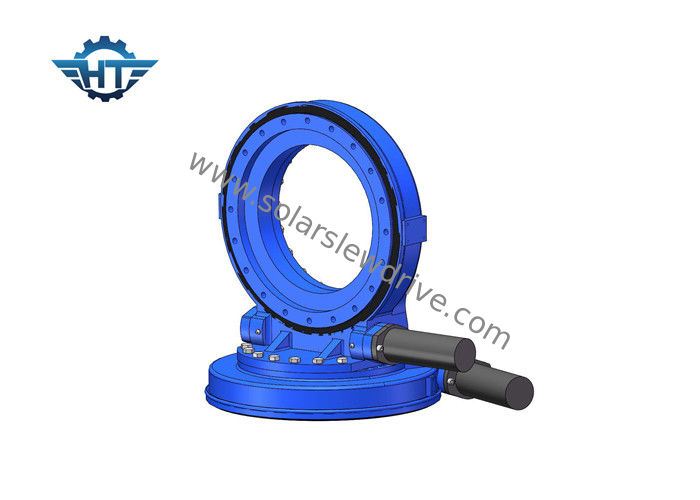

Dwuosiowy napęd ślimakowy o wysokim stopniu zapobiegania IP66 z obwiednią ślimaka z energią słoneczną
Opis produktu
Napęd obrotowy jest przekładnią, która może jednocześnie bezpiecznie przenosić obciążenia promieniowe i osiowe i przenosić moment obrotowy podczas obracania się z małą prędkością. Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napęd obrotowy jest wykonywany przez przekładnię, łożyska, uszczelki, obudowę, silnik i inne elementy pomocnicze i montaż ich w gotową skrzynię biegów. Nasz zamknięty napęd obrotowy obrotu składa się z obudowy, koła zębatego, ślimaka klepsydry i innych części zamiennych. Możemy również dostarczyć silnik elektryczny lub silnik hydrauliczny pasujący do napędu obrotowego.
cechy
1. osiągnąć obrót zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara
2. wysoki stopień ochrony IP 66, aby zapobiec wodzie i kurzowi i jest bardzo odpowiedni do stosowania na zewnątrz
3. trzy typy: napędy obrotowe serii SE, VE i SDE, serie VE są najczęściej stosowane w systemie śledzenia słońca, parabolicznej mocy skoncentrowanej, natomiast serie SE są głównie stosowane w maszynach budowlanych. Seria SDE to dwuosiowe napędy obrotowe, które mogą pomóc układowi słonecznemu w śledzeniu słońca w dowolnym momencie i przy dowolnym kierunku.
Wykonanie serii SDE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Podanie
Napędy obrotowe zwykle znajdują się w aplikacjach takich jak: turbiny wiatrowe, transportery ciężkich ładunków, urządzenia śledzące energię słoneczną, CSP, CPV, antena satelitarna, żurawie portowe, urządzenia hydrauliczne, mechanizmy sterowania żurawia, systemy automatyki, manipulatory ciężkich ładunków, stoły kontroli odchylenia i pochylenia .
