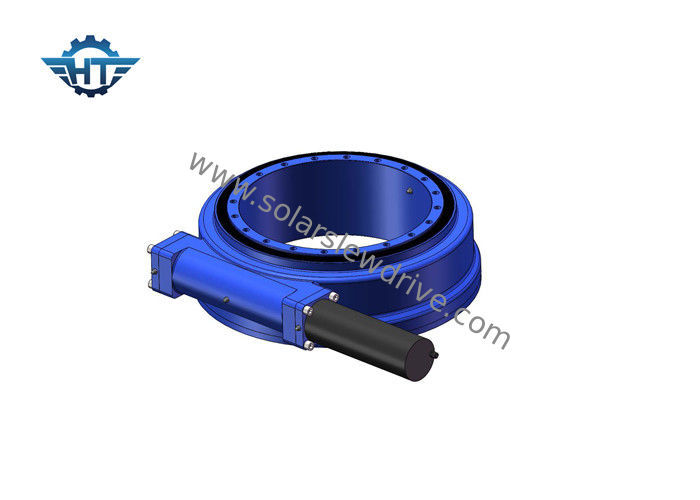

Przekładnia ślimakowa napędzana silnikiem elektrycznym i skrzynią biegów do systemu śledzenia słonecznego
Opis produktu
Slewing Drive, zwany także łożyskiem pierścienia obrotowego, jest rodzajem produktu, który jest w stanie wytrzymać duże obciążenia osiowe przy bardzo niskiej prędkości. I w zależności od rodzaju są również dobrze przystosowane do pochłaniania momentu przechylającego. Pierścienie obrotowe są dostępne w modelach przemysłowych, w których pierścienie są wykonane z kutej stali, a także hartowane tory kulowe. W miarę udoskonalania technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimakową klepsydry, w której ślimak jest ukształtowany tak, aby sprzęgać więcej zębów w przekładni. To zwiększone zazębienie zęba skutkuje większą wytrzymałością, wydajnością i trwałością. Napęd obrotowy wykorzystuje standardową technologię ślimakową, w której ślimak na poziomie Współczynnik prędkości wału zależy od zależności między liczbą gwintów ślimaka i liczbą zębów w przekładni ślimakowej lub przekładni. Są to standardowe produkty dla określonych branż, takich jak przemysł solarny i aplikacje mobilne, takie jak koparki. Ślimak napędzany jest silnikiem elektrycznym lub hydraulicznym, nawet w połączeniu z dodatkową przekładnią planetarną, przekładnią ślimakową itp.
Wykonanie serii SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Instalacja napędu Slew
1. Oczyść konstrukcję montażową, np. Ze spawania, cynkowania, pozostałości, brudu itp.
2. Podnieś napęd obrotowy za pomocą śrub oczkowych.
3. Napęd obrotowy powinien być zamontowany w stanie nieobciążonym.
4. Aby uniknąć odchyleń między siłami dokręcania śrub, należy zastosować następującą procedurę.
5. Nałożyć płyn do gwintowania na nici.
6. Nałożyć płyn blokujący gwint na szczelinę na gwint, żądając w pełni części montażowych.
7. Obciąż wstępnie śruby na krzyż. Zobacz ogólny wzór na szkicu poniżej, w jaki sposób śruby uzyskują moment obrotowy w kolejności poprzecznej. Zacznij od pierścienia wewnętrznego lub zewnętrznego. Dokręcić poprzecznie wszystkie śruby do 30% momentu dokręcania. Następnie powtórz moment poprzeczny do 80% momentu dokręcającego. Wreszcie moment poprzeczny do 100% momentu dokręcającego.
1. Najpierw dokręć całkowicie wewnętrzny lub zewnętrzny pierścień, a następnie wykonaj drugi pierścień.
2. Po dokręceniu śruby, proszę trwale zaznaczyć pozycję łba śruby w pozycji nieruchomej konstrukcji. Zostanie to wykorzystane później podczas kontroli, aby upewnić się, że łeb śruby nie rozwinął się.
Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędu wahadłowego obejmują między innymi: śledzenie słoneczne, turbinę wiatrową, windę męską, maszyny hydrauliczne, ładowarkę teleskopową, wieżę koparki, windę, dźwigi, sprzęt wiertniczy, sprzęt wojskowy.
