Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 248~380/ pc |
Szczegóły pakowania: | <html> <head> <meta name="robots" content="noarchive" /> <meta name="googlebot" content="nosnippe |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Modelu: | VE9 | Samozamykacz: | Tak |
---|---|---|---|
Certyfikat: | ISO9001, CE | Gwarancja: | 5 ~ 10 lat |
materiał: | 50Mn, 42CrMo | aplikacji: | Przemysłowy |
Kolor: | RAL6001 | Precyzja: | ≤0,1 |
High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |

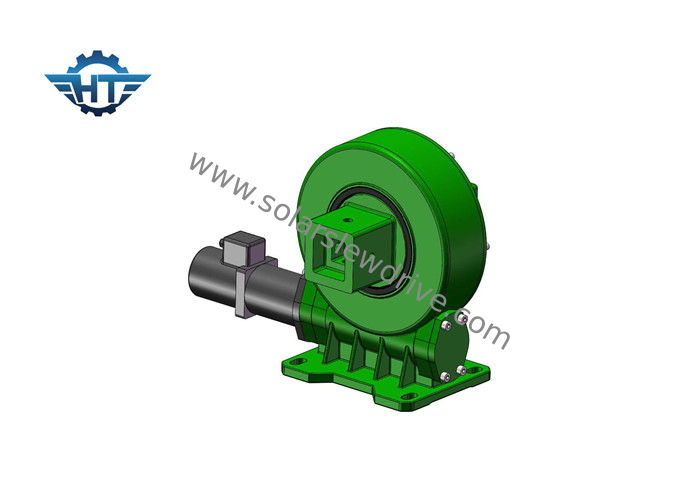

Pionowy napęd słoneczny z silnikiem 220VAC do jednoosiowego systemu śledzenia energii słonecznej
Opis produktu
Napęd obrotowy przekładni ślimakowej jest pełnocyklowym obrotowym przekładnią redukcyjną zintegrowaną ze źródłem napędu. Łożyska o wysokiej precyzji są stosowane jako popychacz przekładni, a część mocująca mechanizm, a część aktywna i źródło napędowe są przymocowane do jednego z wewnętrznych i zewnętrznych pierścieni obrotowego pierścienia. Drugi pierścień jest uważany zarówno za popychacz przekładni, jak i za podstawę łączącą napędzaną część roboczą, tak że samo łożysko obrotowe ma funkcję obrotowego koła, źródło mocy napędowej i główną przekładnię są odpowiednio skonfigurowane. Ta część sprawia, że jest to uniwersalny mechanizm przekładni redukcyjnej, który integruje funkcje obrotu, zwalniania i ma prostą konstrukcję oraz wygodną produkcję i konserwację w tym samym czasie.
Wykonanie serii VE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
cechy
Napęd wahadłowy może realizować nieograniczony obrót obwodowy i redukcję prędkości, a także może wytrzymać większą siłę osiową, promieniową i wywracającą. Ma zalety wysokiej dokładności, zwartej konstrukcji i dużej nośności.
Aplikacje
Zastosowanie napędu wahadłowego zwykle znajduje się w: turbinach wiatrowych, transporterach ciężkich ładunków, trackerach słonecznych, dźwigach portowych, sprzęcie hydraulicznym, mechanizmach sterowania dźwigiem, systemach automatyki, manipulatorach dużych obciążeń, stołach kontroli odchylenia i pochylenia.
