Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE14 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~1100 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Przełożenie: | 125: 1 | typu: | W załączeniu |
---|---|---|---|
aplikacji: | Energia słoneczna | Kierowca: | Silnik hydrauliczny |
IP stopień: | IP66 | Kolor: | Zgodnie z prośbą |
Skuteczność: | 40% | Reakcja: | 0,1 ° |
High Light: | hydraulic slew motor,slewing gear |

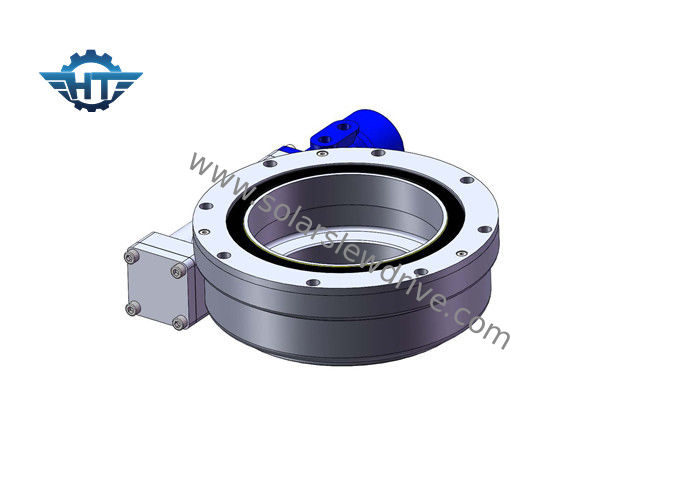

Łożysko pierścienia obrotowego o wysokiej precyzji z silnikiem hydraulicznym do systemu śledzenia słonecznego
Opis
Łożysko ślizgowe to łożysko, które jest w stanie wytrzymać obciążenie osiowe, promieniowe i moment wywracający. W normalnych okolicznościach pierścienie obrotowe mają własne otwory montażowe, otwory na smar i otwory uszczelniające, aby zaspokoić różne potrzeby różnych hostów pracujących w różnych warunkach.
cechy
1. Przełożenie przekładni
Obrót napędu pierścienia obrotowego zmniejsza prędkość napędzanego elementu, a także zwielokrotnia jego moment obrotowy i zwiększa go proporcjonalnie wraz ze spadkiem prędkości. Stosunek prędkości wałków zależy od stosunku liczby gwintów ślimaka do liczby zębów w kole ślimakowym lub przekładni.
2. Robak klepsydry
Nasze napędy obrotowe wykorzystują technologię ślimakową klepsydry, w której ślimak jest ukształtowany tak, aby sprzęgać więcej zębów w przekładni. To zwiększone zaangażowanie zęba powoduje większą wytrzymałość, wydajność i trwałość.
3. Funkcja
Napędy wahadłowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd koła zębatego, ogólnie wał napędzany jest przez elektryczny silnik przekładniowy. I jest samoblokujący.
Zalety
1. Obrót o 360 stopni
2. Może zamocować motoreduktor po lewej lub prawej stronie
3. Luz przekładni jest już ustawiony fabrycznie
4. Prosta instalacja i niskie koszty utrzymania
5. Kompaktowa konstrukcja
6. samoblokujący; nie ma potrzeby hamowania
7. Mały luz
Parametry wydajnościowe serii SE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
