Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE14 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 330~360/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Numer modelu: | SE14 | Holding Torque: | 54200 Nm |
---|---|---|---|
Moment obrotowy: | 68000 Nm | Moment wyjściowy: | 6550 Nm |
Statyczne obciążenie osiowe: | 680 kN | Statyczne obciążenie radykalne: | 230 kN |
Surowiec: | 50Mn, 42CrMo | Waga: | 63 kg |
High Light: | hydraulic slew motor,solar tracker drive |

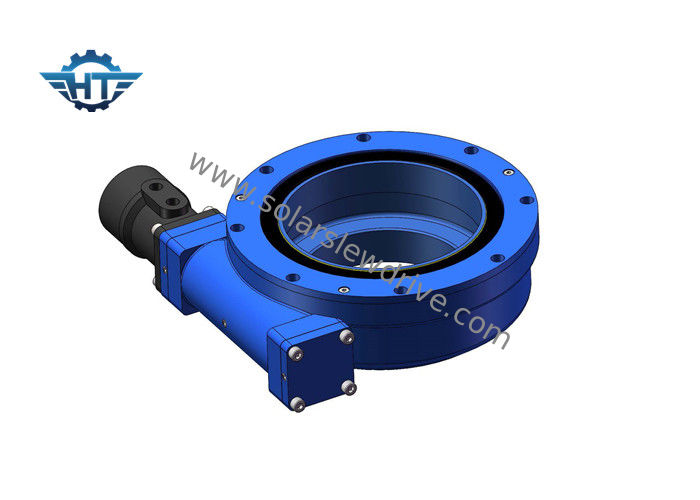

Opis produktu
Standardowe napędy obrotowe są wyposażone w otwartą obudowę, a otwarta obudowa nie zapewnia częściom dobrego stopnia ochrony IP. Napędy obrotowe Hangtuo mają zamkniętą obudowę, która zapewnia napędowi ochronnemu stopień ochrony IP66. To pomaga napędowi obrotowemu pracować w trudnych warunkach. Nasz napęd obrotowy ma funkcję samozamykającego się ślimaka wału klepsydry. Po przywróceniu źródła zasilania do położenia neutralnego wałek ślimakowy zablokuje ładunek w pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego. W pobliżu
Parametry wydajnościowe serii SE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Podanie
Typowe zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, anteny satelitarne i anteny radarowe, dźwigi samochodowe, windy osobowe, urządzenia komunalne, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, urządzenia do obsługi opon, wiertnice koparkowe, podnośniki samochodowe, roboty itp.
Transport, przeładunek i przechowywanie
Transportuj tylko w pozycji poziomej, należy unikać uderzeń.
Noś rękawice robocze i zachowaj ostrożność podczas obsługi napędu obrotowego.
Użyj otworów pierścieni w napędach obrotowych, aby przymocować śruby w celu bezpiecznego podnoszenia, przenoszenia i umieszczania.
Przechowywać tylko w pozycji poziomej i w zamkniętych pomieszczeniach, chronić przed zamoknięciem, ochrona antykorozyjna odsłoniętych powierzchni współpracujących trwa około 1 miesiąca w zamkniętym opakowaniu. Dłuższe przechowywanie wymaga specjalnych środków ochronnych.
Transport rozpakowanych pierścieni obrotowych
Używać odpowiedniego sprzętu do podnoszenia / nigdy nie transportować produktu pionowo
Rozpakowane napędy obrotowe można transportować za pomocą podnośnika w następujących warunkach:
1. Urządzenie podnoszące musi być odpowiednio skonfigurowane do jednostkowego ładunku transportowego.
2. Śruby pierścieniowe muszą być odpowiednio dostosowane do ciężaru jednostki transportowej.
3. Napęd obrotowy powinien być transportowany tylko sam.
4. Transport wewnątrz firmy odbywa się wyłącznie w poziomie.
