Nazwa handlowa: | Hangtuo | Materiał: | 50Mn, 42CrMo |
---|---|---|---|
Model: | typ pionowy | Certyfikat: | ISO9001, CE |
Silnik: | 12 / 24VDC | Konserwacja: | Wolny |
kolor: | Zgodnie z prośbą | Self-Lock: | tak |
High Light: | napęd obrotowy przekładni ślimakowej,wieniec obrotowy |

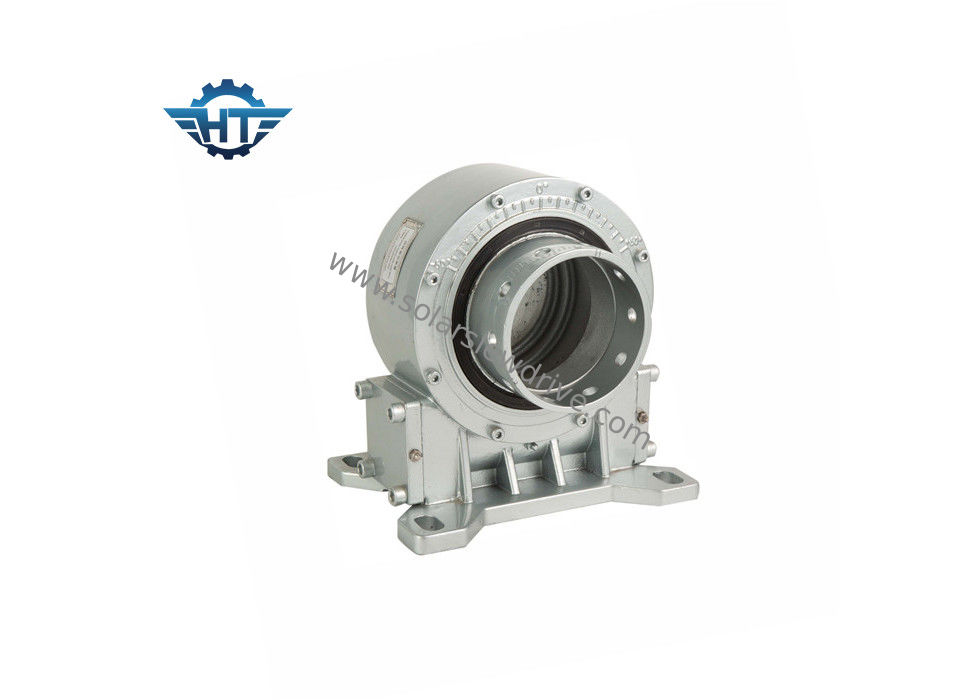

VE9 jednoosiowa skrzynia biegów z napędem słonecznym IP66, bezobsługowa dla poziomych trackerów słonecznych
Opis
Niezawodna dostawa - większość zamówień jest wysyłana w maksymalnie 15 dni
Wsparcie techniczne - inżynierowie są gotowi do pomocy
Wysokiej jakości napędy obrotowe za rozsądną cenę - posiadamy własną fabrykę, w której produkty spełniają lub przewyższają jakość wszystkich głównych marek, a my zastosujemy ekonomiczne metody wysyłki w oparciu o różne zamówienia, aby utrzymać Cię w budżecie
Operacje i konserwacja - operacje i usługi konserwacyjne obniżają koszty ogólne i opłaty.
Arkusz danych typu VE
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | tak | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | tak | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | tak | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | tak | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | tak | 52 |
12 cali | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | tak | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | tak | 88 |
17 cali | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | tak | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | tak | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | tak | 251 |
Instalacja
1. Przygotowanie
1.1 Sprawdź napęd obrotu pod kątem uszkodzeń fizycznych.
1.2 Oczyścić powierzchnie nośne
2. Śruby mocujące
Jako producent skrzyni biegów nie dostarczamy, nie gwarantujemy ani nie zalecamy stosowanych elementów mocujących.Zachowaj szczególną ostrożność w określeniu tego elementu, który dołączy nasz produkt do Twojego.
Należy stosować zalecane rozmiary, liczbę i klasy jakości.
Należy zachować współczynnik przyczepności (długość zacisku do średnicy śruby), od minimum ≥1,5 do maksimum ≤2.
Niedopuszczalne są śruby z całkowicie gwintowanym trzpieniem.
Niezgodność wpływa na działanie napędu obrotowego, żywotność i trwałość połączenia śrubowego.
Stosować podkładki płaskie o odpowiedniej wielkości i wytrzymałości, dobrane momentami dokręcania, aby nie przekroczyć dopuszczalnego ciśnienia międzyfazowego.
Śruby mocujące są w normalnych przypadkach odpowiednio zabezpieczone poprzez prawidłowe naprężenie wstępne.
Uwaga: Stosowanie pierścieni dzielonych, podkładek sprężystych itp. Jest niedopuszczalne.
Moment dokręcania i wstępne naprężenia wstępne śrub mocujących.
Moment dokręcania |
Wymiar śruby mocującej |
|||||
Klasa |
M6 (1 / 4-20UNC) |
M8 (5 / 16-18UNC) |
M10 (3 / 8-16UNC) |
M12 (7 / 16-14UNC) |
M16 (5 / 8-11UNC) |
M20 (3 / 4–10UNC) |
Klasa 8.8 | 10,2 Mm | 24,7 Mm | 49 Mm | 85,5 Mm | 212,2 NM | 414 NM |
Klasa 10.9 | 14,3 Mm | 34,8 NM | 68,9 NM | 120,2 NM | 298,4 NM | 582,1 NM |
Klasa 12.9 | 17,2 Mm | 41,7 NM | 82,7 NM | 144,2 NM | 358,1 NM |
689,5 NM |
