Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 530 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 " |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | napęd obrotowy przekładni ślimakowej,wieniec obrotowy |
||

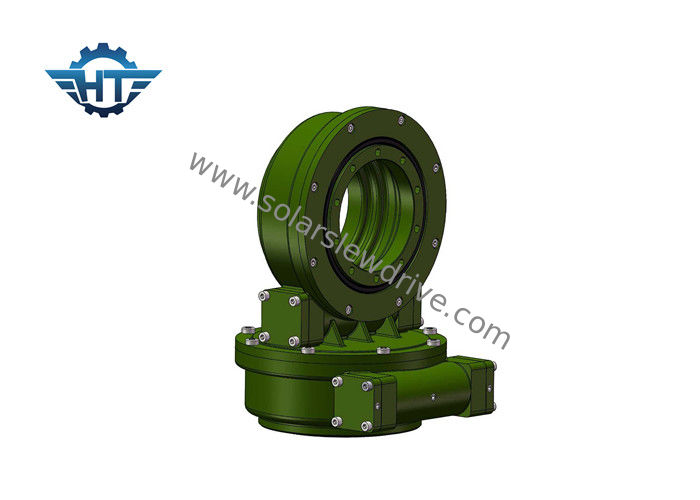

Przekładnia z napędem obrotowym SDE7 IP66 wyposażona w wysoki moment obrotowy, samosmarująca się do śledzenia słońca
Opis
System śledzenia słońca obejmuje jednoosiowy i dwuosiowy system śledzenia słońca.Jednoosiowy system śledzenia słońca obejmuje pochylony i płaski pojedynczy system śledzenia.
W przypadku dwuosiowego systemu śledzenia słońca, opartego na różnej konstrukcji wsporników, można zastosować trzy typy rozwiązań napędów obrotowych:
1. użyć dwóch poziomych (typu se) napędów jednoosiowych.
2. użyj jednego poziomego (typ se) i drugiego pionowego (typ ve).
3. użyć dwuosiowego napędu obrotowego.
Wszystkie te rozwiązania pozwalają na śledzenie słońca zarówno w pionie, jak iw poziomie, co oznacza śledzenie słońca przez cały czas przy bezpośrednim nasłonecznieniu.
| Nazwa produktu | Dyski SDE7 Slew |
| Moment wyjściowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment przechylający | 7000 Nm;5163 ft.lbs |
| Trzymając Torque | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funtów |
| Alternatywy silnikowe | Silnik 12/24 / 48VDC;Silnik krokowy;Silnik bezszczotkowy |
| Styl produktów | Podwójna oś;CPV / HCPV;Danie słoneczne;Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Industrial Machiner |
| Zalecany kwadrat panelu | 30 metrów kwadratowych |
Arkusz danych technicznych SDE Slew Drives
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Applicatons
Dwuosiowy system śledzenia słońca
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.
