Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 398~456/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 " |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | napęd obrotowy przekładni ślimakowej,wieniec obrotowy |
||

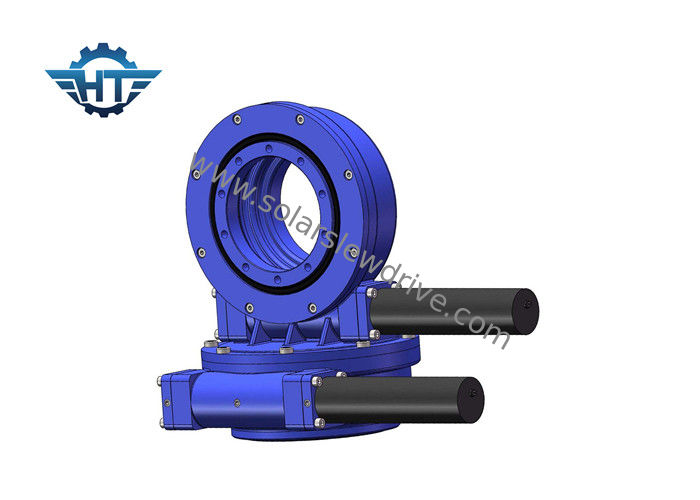

Przekładnia ślimakowa Envelop z przekładnią ślimakową z klepsydrą z silnikiem redukcyjnym do słonecznej energii cieplnej
Opis
Zasada wytwarzania słonecznej energii cieplnej polega na zbieraniu światła słonecznego do urządzenia zbierającego energię słoneczną przez lustro i wykorzystaniu energii słonecznej do podgrzania nośnika ciepła (cieczy lub gazu) w urządzeniu zbierającym, a następnie podgrzaniu wody do postaci pary do napędzać lub bezpośrednio napędzać generator w celu wytwarzania energii elektrycznej.
Typy systemów
Ogólnie rzecz biorąc, wytwarzanie energii słonecznej ma cztery następujące typy: koryto, wieża, talerz (dysk) i Fresnel.
Koryto
System wytwarzania energii słonecznej typu rynnowego nazywany jest systemem wytwarzania energii słonecznej z parabolicznym lustrem koryta.Paraboliczne kolektory zagęszczające typu rynnowego są rozmieszczone szeregowo i równolegle, podgrzewając czynnik roboczy, wytwarzając parę przegrzaną i napędzając zespół turbiny parowej do wytwarzania energii elektrycznej.
Wieża
W 1973 roku wybuch światowego kryzysu naftowego pobudził badania i rozwój technologii słonecznej.W porównaniu z ogniwami słonecznymi cena jest wysoka, a wydajność niska.Efektywność wytwarzania energii słonecznej jest stosunkowo wysoka, a technologia stosunkowo dojrzała.
Danie
System wytwarzania energii słonecznej typu dysku (znany również jako talerz) jest pierwszym na świecie systemem energii słonecznej.Składa się z parabolicznego zwierciadła złożonego z wielu luster.Otrzymuje ognisko paraboloidy i nośnik ciepła w odbiorniku jest podgrzewany.Uruchom silnik, aby generował energię elektryczną przy około 750 ℃.
Fresnel
Zasada działania jest podobna do generowania energii fototermicznej typu rynnowego, z tym wyjątkiem, że zamiast lustra zastosowano kondensator strukturalny Fresnela.To sprawia, że jest stosunkowo niedrogi, ale wydajność jest odpowiednio zmniejszona.
Ponieważ taki system ma tylko kilkakrotne zagęszczanie, jakość podgrzanej pary wodnej nie jest wysoka, tak że roczna sprawność wytwarzania energii całego systemu może osiągnąć tylko około 10%;ale ze względu na prostą konstrukcję systemu i bezpośrednie wykorzystanie nośnika ciepła do wytwarzania pary, koszty jego budowy i utrzymania są również stosunkowo niskie.
Slew Drives stosowane w Tower CSP
| Nazwa produktu | SDE7 Napęd obrotowy z motoreduktorami 43Nm 24Vdc |
| Moment wyjściowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment przechylający | 7000 Nm;5163 ft.lbs |
| Trzymając Torque | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funtów |
| Alternatywy silnikowe | Silnik prądu przemiennego 380 V / 220 V;Silnik krokowy ;Silnik bezszczotkowy |
| Styl produktów | Podwójna oś;Pojedyncza oś;CPV / HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Industrial Machiner |
Tabela wydajności dwuosiowego napędu obrotowego
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
funkcje
1. Wysoki moment zatrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2.Otaczający napęd robaka wewnątrz
3.Kontakt z wieloma zębami zapewnia duże obciążenie
4.Funkcja samoblokowania
Applicatons
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.
