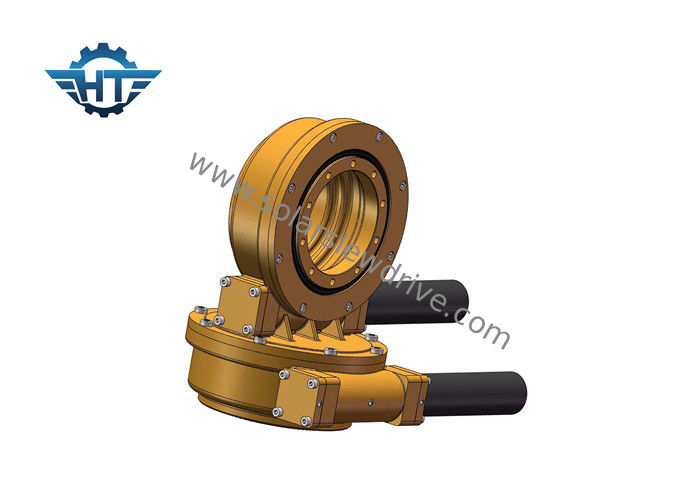

Napęd ślimakowy z kopertą klepsydrową klasy SD66 IPE7 dla skoncentrowanej energii słonecznej

Napęd ślimakowy z kopertą klepsydrową klasy SD66 IPE7 dla skoncentrowanej energii słonecznej

  • Napęd ślimakowy z kopertą klepsydrową klasy SD66 IPE7 dla skoncentrowanej energii słonecznej
  • Napęd ślimakowy z kopertą klepsydrową klasy SD66 IPE7 dla skoncentrowanej energii słonecznej
Napęd ślimakowy z kopertą klepsydrową klasy SD66 IPE7 dla skoncentrowanej energii słonecznej
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 398~456/ pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
materiał: 50Mn, 42CrMo Modelu: SDE7 ”
Przełożenie: 57: 1 Znamionowy moment wyjściowy: 2000 Nm
Holding Torque: 13500 Nm Moment obrotowy: 13200 Nm
Wydajność: 40% Standardowy kolor: RAL 9006
High Light:

pierścień obrotowy przekładni ślimakowej

,

silnik przekładni ślimakowej

IP66 Koperta przekładnia ślimakowa Klepsydra Dwuosiowy napęd do skoncentrowanej energii słonecznej zwierciadła wieżowego

Opis

Zasada wytwarzania energii cieplnej przez wieżę

Pochłonięte światło słoneczne koncentruje się na szczycie wieży, a technologia koncentracji energii słonecznej, która ogrzewa czynnik roboczy przenoszący ciepło w celu wytworzenia energii elektrycznej, nie wymaga systemu przesyłowego rurociągu, zmniejsza straty ciepła, ma wysoką wydajność systemu i jest wygodna do przechowywania ciepło. Czynnikiem roboczym wieży może być powietrze, woda lub para wodna, stopiona sól i tym podobne.

Slew Drives Applied In Tower CSP

Nazwa produktu SDE7 Napęd obrotowy z silnikami zębatymi 43Nm 24Vdc
Moment wyjściowy 980 Nm; 723 ft.lbs
Maksymalny moment wyjściowy 1938 Nm; 1429 ft.lbs
Moment obrotowy przechyłu 7000 Nm; 5163 ft.lbs
Holding Torque 13200 Nm; 9736 ft.lbs
Statyczna ocena osiowa 133,20 kN; 29943 funtów
Statyczna ocena promieniowa 53 kN; 11977 funtów
Dynamiczna ocena osiowa 31,90 kN; 7171 funtów
Dynamiczna ocena promieniowa 27,91 kN; 6274 funtów
Alternatywy silnikowe Silnik 380 V / 220 V AC; Silnik krokowy ; Silnik bezszczotkowy
Styl produktów Podwójna oś; Jedna oś; CPV / HCPV; Danie słoneczne; Paraboliczny; Wieża słoneczna
Funkcja aplikacji Solar Tracking System, Machiner przemysłowy

Napędy obrotowe są idealne w sytuacjach wymagających zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów. Typowe zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, windy osobowe, urządzenia komunalne, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, urządzenia do obsługi opon, wiertnice koparkowe i windy samochodowe.

Tabela wydajności

Model Stosunek Znamionowy moment wyjściowy Moment obrotowy Obciążenie osiowe Obciążenie promieniowe Holding Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 21 kg
5 " 37: 1 650 5000 16 27 9200 40% ≤0,1 tak 32 kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 54 kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 88 kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 214 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 315 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 481 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 682 kg

funkcje

1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego

2) Otaczający napęd ślimakowy wewnątrz

3) Styk wielozębny zapewniający duże obciążenie

4 Funkcja samoblokowania

Aplikacje

Usługi niestandardowe


1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
