Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 pc |
|---|---|
| Cena: | 145~226 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT / ROK |
| typu: | Slewing Drive | materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| aplikacji: | System zasilania słonecznego | Gwarancja: | 10 lat |
| Kolor: | Wymagany klient | rozmiar: | 3 cale - 25 cali |
| Silnik: | 24V | Funkcja: | Długa żywotność |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

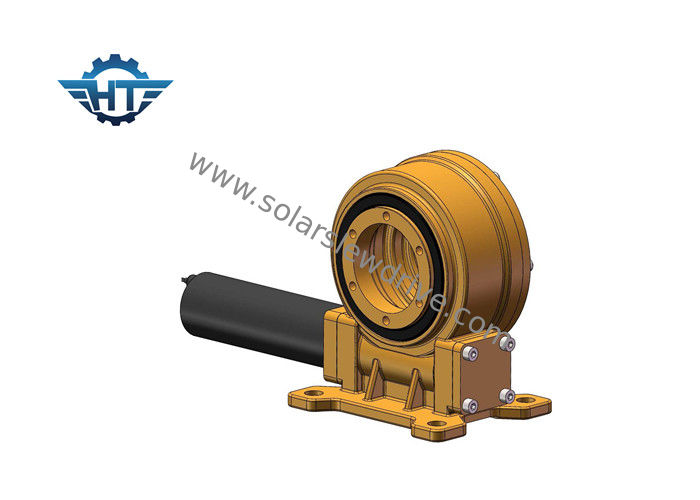

Pionowy niewielki napęd obrotowy VE5 z przekładnią 12 VDC do skoncentrowanych stacji Fresnela
Opis
System śledzenia słońca jest mechanicznym i elektronicznym systemem jednostek sterujących, który optymalizuje wykorzystanie światła słonecznego w wytwarzaniu energii fototermicznej i fotowoltaicznej w celu uzyskania lepszej wydajności konwersji fotoelektrycznej. Obejmuje: napędy obrotowe, silniki (DC, krokowe, serwo, motoreduktory planetarne, silniki popychające itp.), Przekładnie ślimakowe, systemy czujników itp.
1. Płaski podnośnik jednoosiowy
Nadaje się do szerokości geograficznych poniżej 30 stopni i stoków gruntu mniejszych niż 12 stopni.
2. Ukośny łącznik jednoosiowy
Nadaje się do średnich i dużych szerokości geograficznych, ziemia musi być w przybliżeniu płaska.
3. Jednostka skośna jednoosiowa
Nadaje się do średnich i dużych szerokości geograficznych.
4. Podwójna oś
funkcje
1. Obróć od 0 ~ 180 °
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar wypełniony przed fabryką
4. Prosta instalacja
5. Niskie koszty utrzymania
6. Przekładnia jest samozabezpieczająca; dlatego hamulec nie jest konieczny
7. Wysoki moment podtrzymujący, odpowiedni do montażu pionowego
Parametry wydajności napędu pionowego
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
