Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 pc |
|---|---|
| Cena: | 145~226 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT / ROK |
| Rodzaj: | Slewing Drive | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Podanie: | System zasilania słonecznego | Gwarancja: | 10 lat |
| kolor: | Wymagany klient | rozmiar: | 3 cale - 25 cali |
| Silnik: | 24 V. | Funkcja: | Długie życie |
| High Light: | napęd obrotowy przekładni ślimakowej,wieniec obrotowy |
||

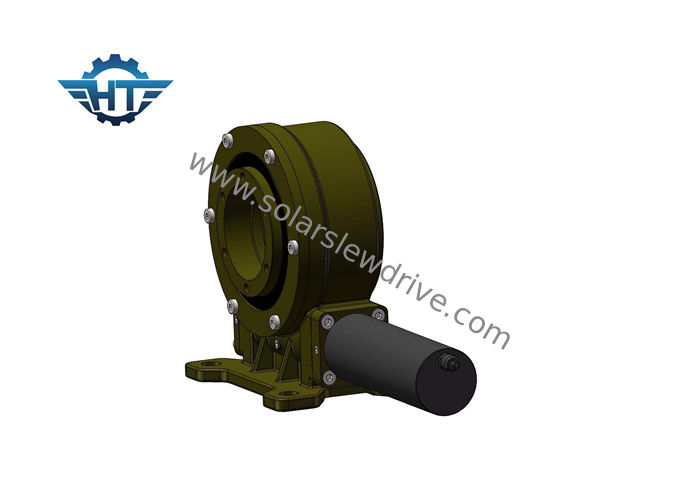

Przekładnia z napędem jednoosiowym VE5 ze ślimakiem kopertowym i silnikiem elektrycznym do śledzenia słonecznego
Opis
Napędy obrotowe są zaprojektowane z obrotowym panelem fotowoltaicznym i poprawiają wydajność wytwarzania energii.Można je stosować w jednoosiowych i dwuosiowych rozwiązaniach śledzenia słonecznego PV, koncentratorach słonecznych, talerzach słonecznych, CPV (skoncentrowana fotowoltaika), CSP (skoncentrowana energia słoneczna), rynna paraboliczna itp.
cechy
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoki moment trzymający, odpowiedni do montażu pionowego
Parametry pracy napędu pionowego
| Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Trzymając Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
| 12 cali | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 cali | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędów obrotowych obejmują między innymi:
1. tracker słoneczny
2. turbiny wiatrowe
3. wyciąg męski
4.Maszyny hydrauliczne
5.Telehandler
6. koparka
7. podnoszenie
8. dźwigi
9. sprzęt wiertniczy
10. sprzęt wojskowy
