Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | VE7 ” |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 1750 nm |
| Holding Torque: | 13200 nm | Moment obrotowy: | 7000 nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |
||

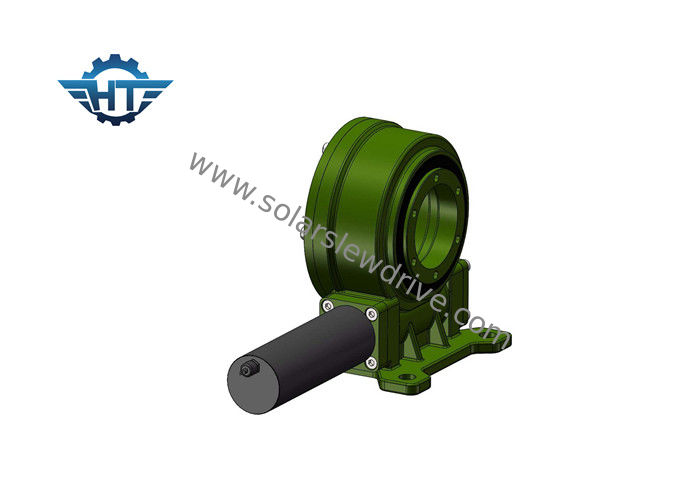

Przekładnia ślimakowa pionowa z przekładniami planetarnymi 24VDC Elektryczne silniki przekładniowe do monitorów słonecznych
Opis
Jednoosiowe pionowe napędy obrotowe są montowane pionowo, są specjalnie zaprojektowane do płaskich jednoosiowych systemów śledzenia słonecznego, które wymagają śledzenia w kierunku słońca na wschód do zachodu. Precyzyjny obrót pionowego napędu obrotowego pozwala mechanizmowi idealnie śledzić. Ten rodzaj pionowego napędu obrotowego jest wytwarzany przy użyciu najnowszej technologii, która zawiera mechanizm klepsydry.
Zalety
1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Styk wielozębny w celu zapewnienia dużego obciążenia
5. Funkcja samoblokowania
Dane techniczne
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
Moment przechylający Moment obrotowy: ten moment obrotowy jest obciążeniem grawitacyjnym pomnożonym przez odległość między położeniem ładunku a środkiem łożyska obrotowego. Jeśli rzeczywisty moment obrotowy jest większy niż nominalny moment momentu obrotowego, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowo do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: jest to moment wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym, jest również postrzegany jako moment łamany.
Samoblokujący: Tylko przy obciążeniu napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego jest nazywany samoblokującym.
