Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | VE7 " |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 1750Nm |
| Holding Torque: | 13200Nm | Moment obrotowy: | 7000Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

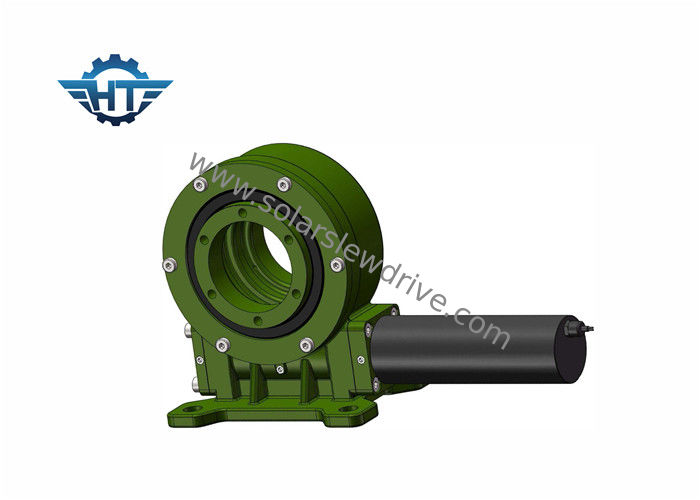

Napęd ślimakowy z przekładnią ślimakową serii pionowej z silnikami zębatymi 24VDC do jednoosiowego systemu śledzenia słonecznego
Opis
Montowane pionowo napędy obrotowe są specjalnie zaprojektowane do systemów śledzenia słońca, które wymagają śledzenia osi poziomej.Precyzyjny obrót pionowego napędu obrotu umożliwia idealne śledzenie mechanizmu.Ten rodzaj pionowego napędu wieńcowego jest produkowany przy użyciu najnowszej technologii, która zawiera mechanizm klepsydry.
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami, aby zapewnić wysokie obciążenie
5. Funkcja samoblokowania
Dane techniczne napędu obrotowego VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Moment obrotowy przechylania:Moment ten jest obciążeniem grawitacyjnym pomnożonym przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy przechylający, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: Obciążenie prostopadłe do osi łożyska obrotowego
Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego
Moment trzymania: Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymania, jest również postrzegany jako moment zerwany.
Samoblokujący: Dopiero przy obciążeniu napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
