Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE3 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Przełożenie: | 31: 1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | CHANGZHOU, CHINY | Holding Torque: | 7000 Nm |
| Moment obrotowy: | 744 Nm | Znamionowy moment wyjściowy: | 0,065 obr/min |
| Stosowanie: | Solarne urządzenia śledzące | Funkcja ochrony: | IP66 |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

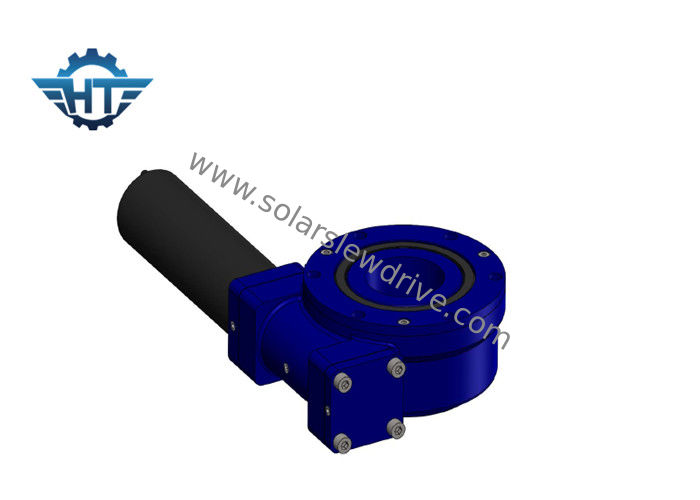

SE3 Zamknięty Solar Tracker Slew Drive z silnikiem z przekładnią planetarną 24VDC i czujnikami Halla
Opis
Przekładnia ślimakowa nadaje się do zastosowań, które wymagają powolnego obrotu z ruchem ciągłym lub cyklicznym, zdolnym do obsługi połączonych ładunków.Produkt ma standardowe wymiary do podłączenia silnika elektrycznego lub hydraulicznego, jak również do podłączenia całego systemu do sprzętu.
Ze względu na swoją kompaktowość, wysoką sztywność i inne wymienione zalety, ślimakowy system napędowy znajduje zastosowanie w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie przeładunkowe na pojazdach transportowych, małe żurawie morskie, wysuwane drabiny obrotowe, w dużych jednostkach kołowych morskie transportery portalowe.
Układ napędowy ślimaka obrotowego to kompaktowa jednostka, która składa się z wieńca obrotowego, płyty podstawy i ślimaka.Ta jednostka łączy w sobie zalety wieńca obrotowego i ślimaka.
Parametry napędu obrotowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Moment trzymania | Obciążenie osiowe | Obciążenie promieniowe | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
Uwagi
1. Różne silniki (AC, DC i hydrauliczne) można zaprojektować zgodnie z wymaganiami klienta.
2. Wał naprzeciwko silnika może być łbem sześciokątnym lub nie.
Silnik prądu stałego
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością. Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna. Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne na otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.www
Wymiary
