| Brand Name: | HangTuo |
| Model Number: | SDE3 ” |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

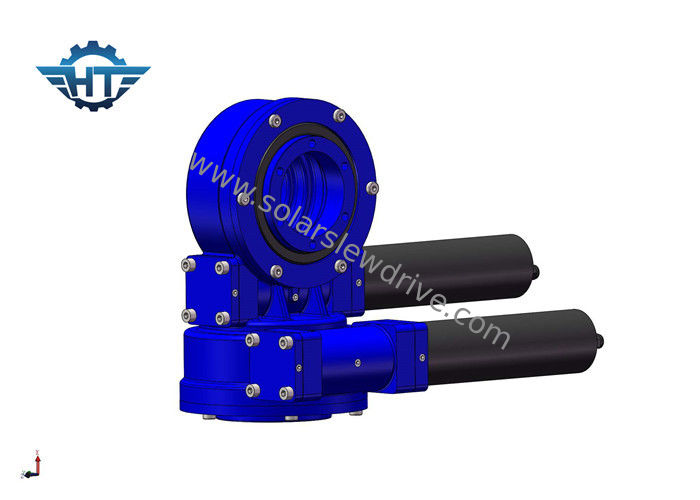

SDE3 Dual Axis Slew Drive with 24VDC Gear Gear For Solar Tracker Z Zamkniętą obudową
Opis
Ślimak napędzany jest przez silnik, który napędza zewnętrzny pierścień pierścienia obrotowego; pierścień zewnętrzny wyprowadza moment obrotowy przez kołnierz, a pierścień wewnętrzny pierścienia obrotowego jest zamocowany w obudowie. Napęd obrotowy ma samoblokujący bieg wsteczny dzięki napędowi ślimakowemu z samoblokującym się biegiem wstecznym.
Obrotowe napędy Hangtuo zapewniają duży współczynnik przełożenia w jednym etapie przekładni, zoptymalizowany pod kątem masy i wydajności. Łożyska i koła zębate są zmontowane w niskoprofilową, samozabezpieczającą i gotową do montażu obudowę, dzięki czemu produkt może reagować na wszystkie siły osiowe i promieniowe oraz wynikające z tego momenty przechylające powstające w najbardziej wymagających zastosowaniach. Te wysoce adaptowalne produkty cechują się również dużą odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i uszczelnionymi opcjami napędu. Wszystkie zalety techniczne, w połączeniu z wiodącymi w branży standardami jakości, sprawiają, że produkty Hangtuo są idealnymi kandydatami do krytycznych pod względem wydajności, ciężkich zastosowań.
Parametry wydajności modelu SDE
| Model | Znamionowy wyjściowy moment obrotowy (Nm) | Holding Torque (Nm) | Tilting Moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | Samoblokujący | waga (kg) |
| 3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0,1 | tak | 25 kg |
| 5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0,1 | tak | 34 kg |
| 7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0,1 | tak | 56 kg |
| 9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0,1 | tak | 92 kg |
| 12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0,1 | tak | 160 kg |
| 14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0,1 | tak | 224 kg |
| 17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0,1 | tak | 320 kg |
| 21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0,1 | tak | 492 kg |
| 25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0,1 | tak | 705 kg |
Kluczowe cechy
1. stabilny
2. wysoka precyzja
3. doskonała wydajność
