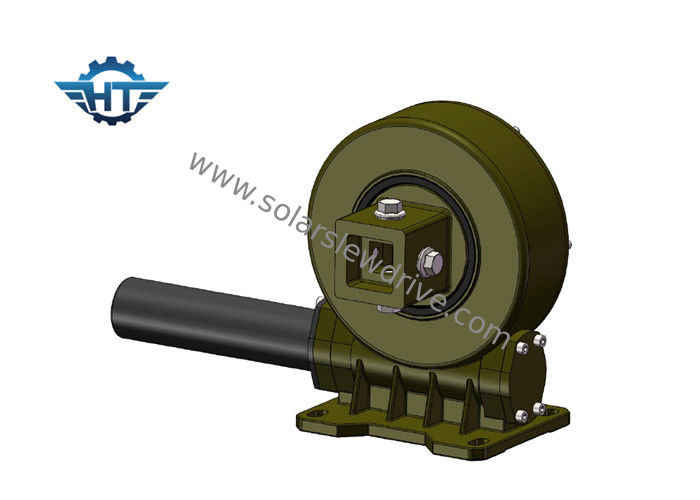

IP66 Pionowa przekładnia z odchylanym napędem do systemu śledzenia słonecznego z kwadratową rurą wyjściową

IP66 Pionowa przekładnia z odchylanym napędem do systemu śledzenia słonecznego z kwadratową rurą wyjściową

  • IP66 Pionowa przekładnia z odchylanym napędem do systemu śledzenia słonecznego z kwadratową rurą wyjściową
  • IP66 Pionowa przekładnia z odchylanym napędem do systemu śledzenia słonecznego z kwadratową rurą wyjściową
IP66 Pionowa przekładnia z odchylanym napędem do systemu śledzenia słonecznego z kwadratową rurą wyjściową
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE9 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
materiał: 50Mn, 42CrMo Modelu: VE9 ”
Przełożenie: 61: 1 Znamionowy moment wyjściowy: 4300 Nm
Holding Torque: 27200 Nm Moment obrotowy: 16000 Nm
Wydajność: 40% Precyzyjny: mniej niż 0,1 stopnia
High Light:

napęd obrotowy dla systemu śledzenia słonecznego

,

napęd śledzenia słonecznego

VE9 IP66 Pionowa przekładnia z odchylanym napędem i kwadratową rurą wyjściową do systemu śledzenia słonecznego

Opis

Układ napędu ślimaka obrotowego to kompaktowa konstrukcja, która składa się z pierścienia obrotowego, płyty podstawy i ślimaka. Ta jednostka łączy zalety pierścienia obrotowego i ślimaka w jednym urządzeniu.

Nadaje się do zastosowań wymagających wolnego obrotu z ruchem ciągłym lub cyklicznym, zdolnych do przenoszenia połączonych ładunków. Produkt ma standardowe wymiary do podłączenia silnika elektrycznego lub hydraulicznego, a także do podłączenia całego systemu do urządzenia.

Ze względu na swoją zwartość, wysoką sztywność i inne wymienione zalety, układ napędowy ślimakowy jest stosowany w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie załadunkowe w pojazdach przewozowych, małe żurawie morskie, rozkładane drabiny obrotowe, w zestawach kołowych dużych transportery portali morskich.

Dane techniczne

Model: VE9 Miejsce pochodzenia Changzhou, Chiny
Marka HANGTUO Rodzaj W załączeniu
Materiał 42CrMo, 50 mln Moment wyjściowy 4300 Nm
Moment obrotowy przechyłu 16 K Nm Holding Torque 27 K Nm
Statyczna ocena osiowa 60 KN Statyczna ocena promieniowa 130 KN
Dynamiczna ocena osiowa 30 KN Dynamiczna ocena promieniowa 65 KN
Przełożenie 37: 1 Wydajność 40%

Dane techniczne VE Slew Drive

Model Stosunek Znamionowy moment wyjściowy Moment obrotowy Obciążenie osiowe Obciążenie promieniowe Holding Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 13 kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 tak 18 kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 28 kg
8 " 51: 1 2250 11200 50 80 20400 40% ≤0,1 tak 35 kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 51 kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 61 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 78 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 105 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 185 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 244 kg

Zalety

1. Obrót ± 60 °, twardy stop / twardy limit wewnątrz napędu w przypadku awarii oprogramowania sterującego

2. Podłączenie silnika napędowego z lewej lub prawej strony

3. Podczas instalacji nie jest konieczne dostosowywanie luzu przekładni; jest to już ustawione przez producenta przed fabryką

4. Prosta instalacja i niskie koszty utrzymania

5. Racjonalne wykorzystanie przestrzeni

6. Przekładnia jest samozabezpieczająca; dlatego hamulec nie jest konieczny

7. Łatwa i płynna metoda uruchamiania i zatrzymywania
