Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE 9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| typu: | W załączeniu | aplikacji: | Maszyneria konstrukcyjna |
|---|---|---|---|
| Kierowca: | Silnik hydrauliczny | IP stopień: | IP66 |
| Kolor: | Zgodnie z prośbą | Skuteczność: | 40% |
| Modelu: | VE9 | Stosunek: | 61: 1 |
| High Light: | hydrauliczny silnik obrotu,przekładnia obrotowa |
||

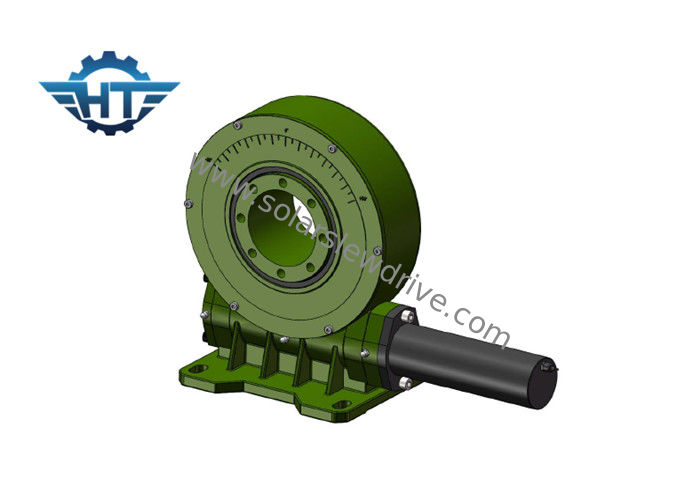

Przekładnia ślimakowa VE9 z zamkniętą obudową do jednoosiowego systemu śledzenia energii słonecznej
Opis produktu
Projektowanie pionowe jest największym jasnym punktem napędów obrotowych Hangtuo, projektowanie pionowe stosuje się głównie w systemie śledzenia słonecznego, specjalna struktura upraszcza złożoną strukturę wspornika systemu śledzenia słonecznego jednoosiowego, zmniejszając koszt całego systemu, projektowanie pionowe odgrywa bardziej konkurencyjną rolę na rynku monitorów słonecznych.
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50 mln | Moment wyjściowy | 2000 Nm |
| Moment obrotowy przechyłu | 16 K Nm | Holding Torque | 30,5 K Nm |
| Statyczna ocena osiowa | 60 KN | Statyczna ocena promieniowa | 130 KN |
| Dynamiczna ocena osiowa | 30 KN | Dynamiczna ocena promieniowa | 65 KN |
| Przełożenie | 37: 1 | Wydajność | 40% |
Aplikacje
Najczęstszym zastosowaniem napędu obrotowego dla obrotowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie scen.
SDE Dane techniczne pozycjonera dwuosiowego
Cecha
1. Pionowe projektowanie zamknięte z pojedynczym lub podwójnym wyjściem.
2. Używając przekładni ślimakowej z klepsydrą, stykając się z wieloma zębami, przenieś wysoki moment obrotowy, aby wytrzymać większe obciążenie.
Parametry serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
