Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE1 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1100 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
typu: | SE1 Slewing Drive | aplikacji: | Solarne urządzenia śledzące |
---|---|---|---|
Funkcja ochrony: | Zamknięty IP66 | Miejsce pochodzenia: | Changzhou, Chiny |
materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
rozmiar: | Od 3 do 25 cali | Waga: | 6 kg |
High Light: | napęd obrotowy do systemu śledzenia słońca,napęd obrotowy do śledzenia słonecznego |

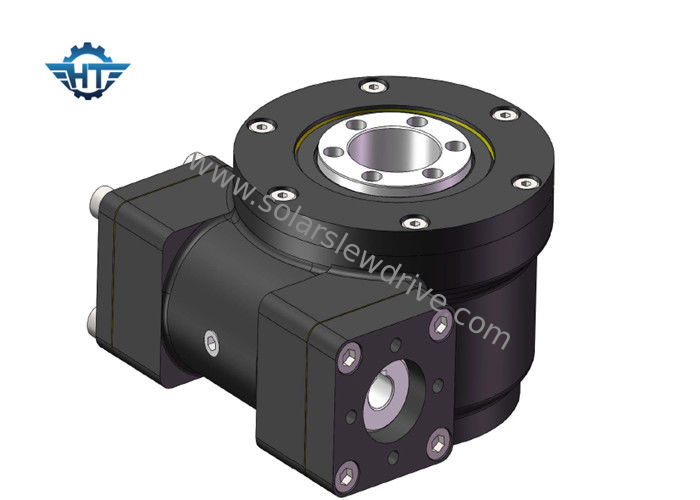

SE1 IP66 Napęd pierścieniowy w obudowie zamkniętej, jednoosiowy z silnikiem 12VDC do pojedynczego systemu śledzenia
Opis
Technologia robaka klepsydrowego zapewnia większy kontakt zęba; wyższy moment obrotowy to ekonomiczne i kompaktowe rozwiązanie o niskich kosztach utrzymania; technologia obrotu przekładni i utwardzania bieżni zwiększa żywotność napędu obrotu; wszystkie elementy mechanizmu obrotowego są rygorystycznie testowane i mają dobrą jakość; niestandardowy projekt jest dostępny.
Typy: Jednoosiowy napęd obrotowy, dwuosiowy napęd obrotowy, napęd obrotowy o otwartej obudowie, zamknięty napęd obrotowy, pionowy napęd obrotowy
Dane techniczne
Parametry wydajności modelu SE | |||||||||||
Model | Znamionowy moment wyjściowy (Nm) | TiltingTorque (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | IP | Samohamowność | waga (kg) |
1 ” | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 0 | 66 | tak | 6 |
3 ” | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 0 | 66 | tak | 8 |
5 ” | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 0 | 66 | tak | 12 |
7 ” | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 0 | 66 | tak | 21 |
9 ” | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 0 | 66 | tak | 49 |
12 ” | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 0 | 66 | tak | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 0 | 66 | tak | 63 |
17 ” | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 0 | 66 | tak | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 0 | 66 | tak | 149 |
25 ” | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 0 | 66 | tak | 204 |
Silnik z przekładnią
Co to jest silnik z przekładnią DC?
Silnik z przekładnią DC nazywany jest również motoreduktorem DC, przekładniowym silnikiem prądu stałego i silnikiem przekładniowym lub silnikiem skrzyni biegów. Składa się z elektrycznego silnika prądu stałego i skrzyni biegów; przekładnie te służą do zmniejszenia prędkości silnika prądu stałego, a jednocześnie zwiększają moment obrotowy silnika prądu stałego. Dlatego może być stosowany w aplikacjach wymagających niższej prędkości i wyższego momentu obrotowego z motoreduktora.
Do czego służy ten motoreduktor
Odgrywają ważną rolę jako sterownik w następujących aplikacjach:
1. Energia słoneczna
2. Sprzęt gospodarstwa domowego
3. Robotyka
4. Motoryzacja
5. Przeniesienie momentu obrotowego
Opcjonalny | 60 mm, 80 mm, 90 mm, 120 mm, 160 mm |
Znamionowy moment wyjściowy | 8,5 nm-680 nm |
Przełożenie Przekładnia jednostopniowa | 3, 4, 5, 7, 10 |
Przełożenie Przekładnia dwustopniowa | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
Przełożenie trójstopniowe | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
Luka zwrotna | 12arc-min ~ 18arc-min |
