Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE7 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1100/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Podanie: | Maszyneria konstrukcyjna | Model: | SE7 |
---|---|---|---|
Miejsce pochodzenia: | CHANGZHOU, CHINY | Struktura: | Worm and Gear |
Stosunek: | 57: 1 | Klasa IP: | IP66 |
Gwarancja: | 5 ~ 10 lat | kolor: | Srebrny Proszek |
High Light: | przemiennik do śledzenia słonecznego,napęd solarny |

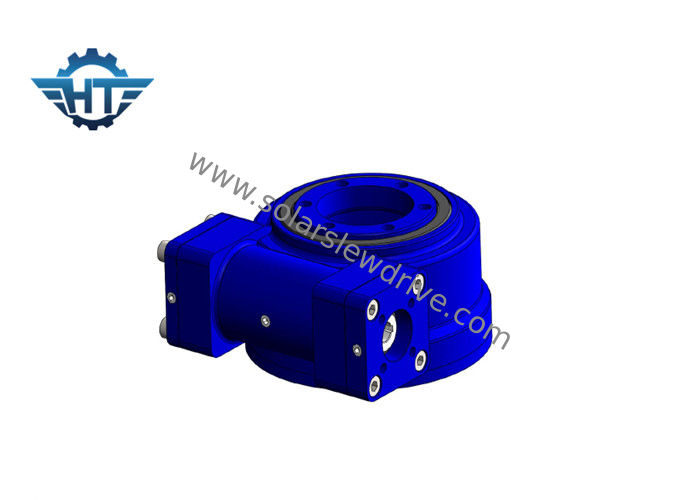

Całkowicie zamknięty mały napęd Slew z uszczelnieniem szkieletowym, stopień ochrony IP66 w trudnych warunkach
Opis
Napędy obrotu to kompleksowa jednostka składająca się z przekładni zębatej, przekładni napędowej, obudowy i silnika (silnika elektrycznego, hydraulicznego lub prądu przemiennego).Zaprojektowany do obciążeń osiowych, promieniowych i momentowych.
Nasze napędy obrotowe są zasilane technologią ślimaka klepsydrowego (podwójna koperta), co zapewnia lepszą obsługę ładunków, wydajność i dokładność.
Produkujemy szeroką gamę napędów obrotowych, rozmiarów modeli, zakresów wydajności, opcji uszczelnień, charakterystyk montażowych i różnych przełożeń przekładni od 28:1 do 150:1.
Napędy obrotowe mogą być montowane poziomo, pionowo lub kombinacją wielu osi.
Dane techniczne
Model |
Znamionowy moment obrotowy (Nm) |
Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Dokładność (stopień) | IP | Samoblokujący | waga (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | tak | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | tak | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | tak | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | tak | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | tak | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | tak | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | tak | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | tak | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | tak | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | tak |
204 |
Wymiary
Inne opcje
Silnik elektryczny, hydrauliczny, silnik prądu przemiennego
Obudowa: otwarta lub zamknięta
Dostosowane konfiguracje wejść
Niestandardowe projekty zgodnie z wymaganiami aplikacji
Silnik z przekładnią planetarną
Motoreduktor planetarny lub planetarny łączy silnik z przekładniami planetarnymi we wstępnie zmontowanym, gotowym do użycia pakiecie.Zwykle jest chroniony farbą termokurczliwą i ściekającą, aby mieć wyższy stopień IP.Zapewnia znaczne współczynniki redukcji i wysoką wydajność w kompaktowej jednostce.
Zalety motoreduktorów planetarnych
Motoreduktory planetarne to mądry wybór do różnorodnych zastosowań wymagających wysokiego momentu obrotowego i niskiej prędkości.
1. Kompaktowy rozmiar silnika
2. Wysoka gęstość mocy
3. Wydłużona żywotność przekładni
4. Wysoka wydajność
5. Bardzo dokładna funkcja przekładni
6. Niski luz
Dane techniczne
Rodzaj | Napięcie DC.(V) | Bez obciążenia | Oceniono | Maksymalny moment obrotowy (Nm) | ||||
Prąd (A) | Prędkość (rpm) | Prędkość silnika (obr/min) | Prąd (A) | Prędkość (obr/min) | Moment obrotowy (Nm) | |||
ZYT09RC | 24 | 0,8 (maks.) | 2,6 | 1100 | 9,5(MAKS) | 2,0 | 350 | 400 |
Wymiary
