Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~360/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
---|---|---|---|
rozmiar: | 3 do 25 cali | Podanie: | Śledzenie słoneczne |
kolor: | Wymagany klient | Imię: | Slewing Drive |
Silnik: | 24 / 12V DC | Miejsce instalacji: | Otwarte pole |
High Light: | przemiennik do śledzenia słonecznego,napęd solarny |

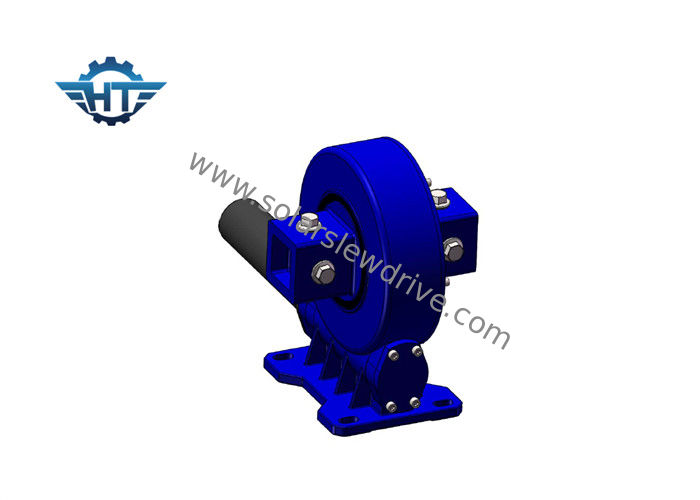

Napęd pojedynczego ślimaka IP66 VE9 z silnikiem elektrycznym do płaskiego jednoosiowego systemu śledzenia słonecznego
Opis
Napęd obrotowy VE9 można zasadniczo podzielić na napęd jednoślimakowy i napęd dwuślimakowy.
Zalety Slew Drive
1. Modularyzacja
Dzięki wysokiej integracji napędu obrotu użytkownicy nie muszą kupować i obrabiać każdej części napędu obrotu.W pewnym stopniu ogranicza również wstępny proces przygotowania produkcji wyrobu, co znacznie poprawia bezpieczeństwo wydajności pracy.
2. Bezpieczeństwo
Napęd ślimakowy ma charakterystykę samohamowania wstecznego, co pozwala osiągnąć samohamowanie wsteczne, to znaczy tylko ślimak napędzający ślimacznicę.Ta cecha sprawia, że napęd obrotowy może być szeroko stosowany w podnoszeniu, podnośnikach koszowych i innych urządzeniach, nie poprawia to naukowo i technologicznie, ale również znacznie poprawia stabilność pracy hosta i współczynnik bezpieczeństwa operatora.
3. Uproszczony projekt
W porównaniu z tradycyjną przekładnią zębatą, przekładnia ślimakowa może uzyskać stosunkowo duży współczynnik opóźnienia, w niektórych przypadkach główna maszyna może zaoszczędzić komponenty reduktora, aby zmniejszyć koszty zakupu dla klientów, ale także znacznie zmniejszyć wskaźnik generowania błędów napędów obrotowych.
Dane techniczne napędu obrotu VE
Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Samoblokujący | Waga (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | tak | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | tak | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | tak | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | tak | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | tak | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | tak | 65 kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | tak | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | tak | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | tak | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | tak | 251 kg |
Zalety silników prądu stałego
1. Stabilna jakość → Pochodząca z dobrych materiałów i techniki
2. Niska cena → Nie najtańsza, ale najniższa w tej samej jakości
3. Szybka dostawa → Dostawa zamówienia próbki w ciągu jednego tygodnia
4. Dobra obsługa → Zadowalająca obsługa przed i po sprzedaży
Cechy silników prądu stałego
1. Przekładnia planetarna 56 mm z silnikiem prądu stałego 60 mm i silnikiem bezszczotkowym 57 mm;
2. Mały silnik z przekładnią na prąd stały o niskiej prędkości i dużym momencie obrotowym
3. Silnik z przekładnią 60 mm zapewnia moment obrotowy 43 Nm i jest bardziej niezawodny
4. Nadaje się do małej średnicy, niskiego poziomu hałasu i dużego momentu obrotowego
5. Stosunek redukcji: od 4~398
Wymiary silnika prądu stałego
Dane techniczne silnika prądu stałego
Rodzaj | Napięcie DC.(V) | Bez obciążenia | Oceniono | Maksymalny moment obrotowy (Nm) | ||||
Prąd (A) | Prędkość (rpm) | Prędkość silnika (obr/min) | Prąd (A) | Prędkość (obr/min) | Moment obrotowy (Nm) | |||
ZYT80 | 24 | 0,8 (maks.) | 2,6 | 1100 | 3,8 (maks.) | 1,7 | 250 | 300 |
