| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

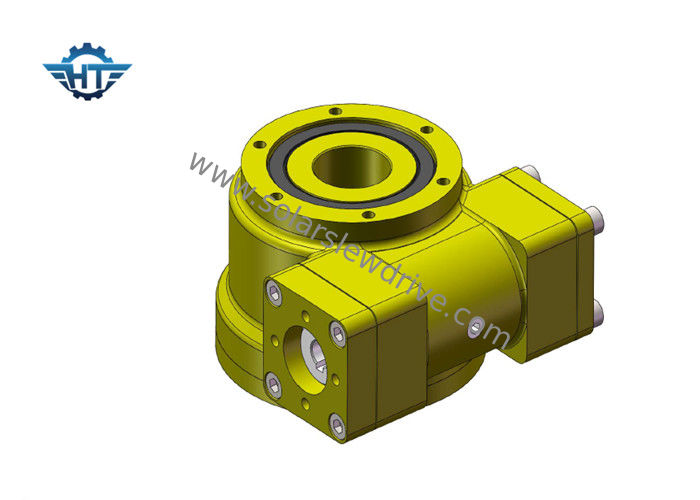

Napęd pierścieniowy o małej średnicy z wysoce precyzyjną przekładnią ślimakową do małych urządzeń śledzących energię słoneczną
Wstęp
Obrotowy pierścień łożyska to obrotowe łożysko toczne lub łożysko ślizgowe, które zazwyczaj obsługuje ciężkie, ale wolno obracające się obciążenie, często poziomą platformę, taką jak konwencjonalny dźwig, huśtawka lub platforma przeciwwiatrowa osi poziomej wiatrak.
Przekładnia śrubowa i ślimak klepsydrowy sprawiają, że osiąga kontakt wielozębny, dzięki czemu może przenosić jednocześnie siłę osiową, siłę promieniową i moment przechylający.
Karta techniczna napędów obrotowych SE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Specyfikacje
Silnik z przekładnią
| Napięcie | moc wyjściowa | prędkość wyjściowa | wodoodporność |
| 24VDC | 5-60W | 10-100 obr/min | IP65 |
| Uwaga | Silniki specjalne można dostosować do własnych wymagań. | ||
| Enkoder i skrzynię biegów można naprawić. | |||
| Przekładnia planetarna może być dopasowana w oparciu o różne wymagania | |||
Zalety
1. Zapewnij usługę ODM / OEM
2. 100% jakości usług
3. Certyfikat CE
