| Brand Name: | HangTuo |
| Model Number: | SDE3 |
| MOQ: | 1 szt. |
| Cena £: | USD 100~380/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

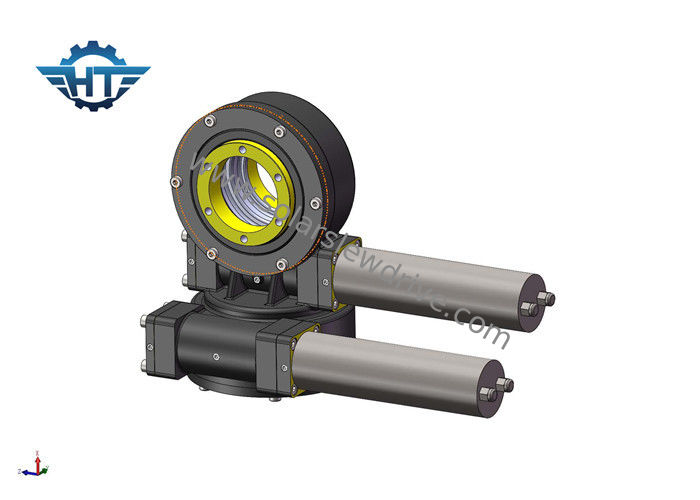

SDE3 Dwuosiowy napęd ślimakowy z przekładnią ślimakową o wysokiej precyzji dla skoncentrowanej elektrowni słonecznej
Opis
Jak wybrać urządzenie transmisyjne do wieżowego systemu fototermicznego wytwarzania energii?
Urządzenie transmisyjne jest ważne dla wydajności elektrowni Tower
W wieżowej elektrowni fototermicznej dziesiątki tysięcy luster gromadzą promieniowanie słoneczne na absorberze ciepła na końcu wieży pochłaniającej ciepło w celu gromadzenia wysokich temperatur i gromadzenia ciepła.W celu zapewnienia ciągłego i stabilnego odbioru ciepła zwierciadło powinno zawsze śledzić położenie słońca, poprzez urządzenie transmisyjne w kierunku ruchu w azymucie poziomym i elewacji (podwójna oś).
Najpopularniejszym urządzeniem transmisyjnym jest wieża CSP-slew drive
Napęd obrotu jest zwykle napędzany silnikiem, który napędza obrót zwierciadła w kierunku dwóch osi.Jako precyzyjna maszyna, zastosowanie napędu obrotowego w przemyśle fototermicznym musi kontrolować dokładność śledzenia w granicach 1 mrad.Podwójna struktura ślimacznicy i powierzchnia zazębienia powierzchni zębów są duże, dokładność transmisji jest wyższa, odporność na uderzenia jest duża, jej niski wskaźnik zużycia może zapewnić długotrwałe użytkowanie w warunkach precyzji i żywotności, bardziej odpowiedni dla elektrowni fototermicznej na północnym zachodzie w trudnych warunkach.
Dane techniczne
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Silnik
Szczotkowany silnik prądu stałego 24 V
Specyfikacja:
Napięcie: 24VDC
Opcjonalne napięcie: 12V, 48V
Prąd bez obciążenia: 0,6A (maks.)
Prędkość wyjściowa bez obciążenia: 3,2 obr./min
Prędkość bez obciążenia: 1300 obr/min
Prędkość znamionowa: 2 obr/min
Znamionowy moment obrotowy: 43 Nm
Maksymalny moment obrotowy: 48 Nm
Prąd znamionowy: 1,8A (maks.)
Klasa IP: IP55
Waga: 2000g
Wymiary
Wał: 12mm
Napięcie silnika, moc i prędkość zostaną dostosowane zgodnie z twoją prośbą w dozwolonych okolicznościach możliwego do przyjęcia wymiaru.
