Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE5 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo, QT | Model: | SDE 5 |
|---|---|---|---|
| Przełożenie: | 37: 1 | Znamionowy moment wyjściowy: | 800 Nm |
| Holding Torque: | 6000 Nm | Moment obrotowy: | 9200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| reakcja: | mniej niż 0,1 stopnia | Typ obrotowy: | Dwie osie |
| High Light: | Przekładnia ślimakowa,przekładnia wieńcowa |
||

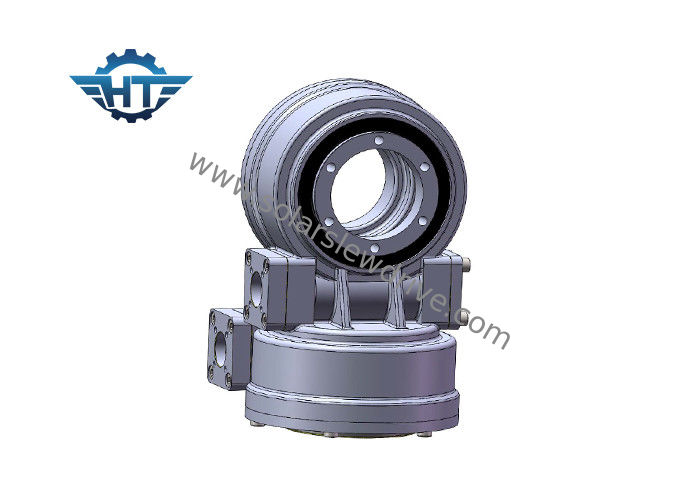

SDE5 Samoblokująca dwuosiowa skrzynia biegów z napędem obrotowym z elektrycznymi silnikami z przekładnią planetarną do monitorów słonecznych
Opis
Osiągi napędów obrotowych wahają się od 6kNm do 220kNm momentu trzymającego, od 200Nm do 63kNm wyjściowego momentu obrotowego, od 500Nm do 271kNm momentu wywracającego, a przełożenia przekładni od 30: 1 do 156600: 1.Montaż można wykonać poziomo, pionowo lub w poprzek kombinacji wielu osi.
W przypadku napędów obrotowych serii VE zaleca się montaż napędów obrotowych zgodnie z załączonym rysunkiem do góry w zastosowaniach solarnych, aby zapewnić lepszą ochronę.
W przypadku napędów obrotowych serii SE zaleca się montowanie napędów obrotowych do góry nogami na osi azymutu w zastosowaniach słonecznych w celu uzyskania lepszej ochrony i dodatkowej ochrony osi elewacji.
Napędy obrotowe serii SDE montowane są w dwóch kierunkach.
Zalety
1. Silny moment wywracający oparty na wieńcu obrotowym
2. Zastosuj otaczający napęd robaka
3. Podaj większe obciążenie przy stosowaniu wielozębnych styków
4. Lepsza statyczna funkcja samoblokowania
Dane techniczne napędu obrotowego SDE
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
