Napęd planetarny OEM SDE5 z małym luzem dla anteny satelitarnej i CSP

Napęd planetarny OEM SDE5 z małym luzem dla anteny satelitarnej i CSP

Napęd planetarny OEM SDE5 z małym luzem dla anteny satelitarnej i CSP
OEM SDE5 Planetary Drive Slewing Drive With Small Backlash For Satellite Antenna And CSP
Napęd planetarny OEM SDE5 z małym luzem dla anteny satelitarnej i CSP
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 "
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo, QT Model: SDE 7
Przełożenie: 57: 1 Moment wyjściowy: 0,8 kNm
Holding Torque: 6 kNm Moment obrotowy: 9,2 kNm
Miejsce pochodzenia: Chiny Nazwa handlowa: Hangtuo
High Light:

silnik zabloko- wany

,

silnik zabity ślimakiem

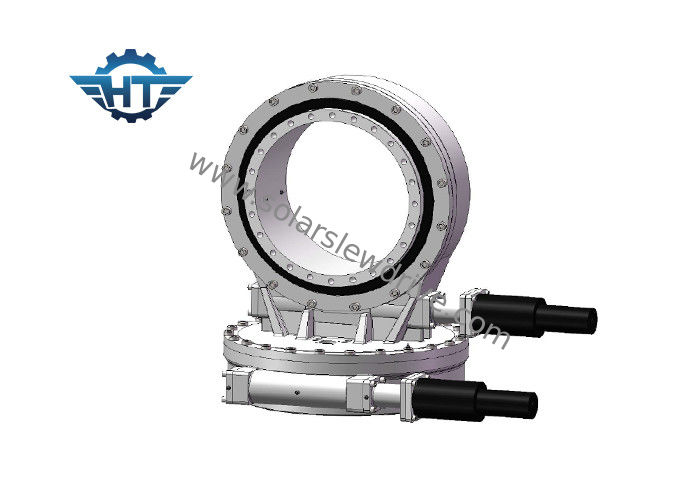

OEM SDE5 Dwuosiowa skrzynia biegów z napędem obrotowym z małym luzem dla anteny satelitarnej i CSP

Opis

Obszar zastosowania napędu obrotowego SDE


Nasz napęd obrotowy serii SDE stosowany głównie w systemach śledzenia słonecznego PV, STP, CSP.



Nasze inne typy napędów obrotowych są szeroko stosowane w zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki manewrowe, obrotnice, maszyny portowe, pojazdy modułowe, małe systemy wiatrowe i komunikacja satelitarna, transportery do ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza, rotator kosza wymagania, żuraw jachtowy, betoniarka, koparka, itp. Możemy również dostarczyć wiele wymiarów napędu obrotowego i obrotowego, silnik hydrauliczny i silnik prądu stałego pasujący do napędów obrotowych.Produkty zostały wyeksportowane na cały świat.



Napęd planetarny OEM SDE5 z małym luzem dla anteny satelitarnej i CSP 0

Napęd planetarny OEM SDE5 z małym luzem dla anteny satelitarnej i CSP 1



Kluczowe cechy



1. Gotowy do instalacji system ze zintegrowaną przekładnią i ślimakiem, łatwy do integracji z istniejącymi aplikacjami

2. Zmniejszone koszty utrzymania

3. Kompaktowe pakiety do instalacji oszczędzających miejsce

4. Dostępne z kołnierzami do wszystkich standardowych silników elektrycznych i hydraulicznych

5. Worm napędzany

6. Stopień szczelności IP66

7. Modułowa budowa pozwala na bardzo szybkie modyfikacje

8. Wydłużona żywotność - obudowa całkowicie osłaniająca przekładnię (zbiornik smaru, ochrona przed zanieczyszczeniem i kontaktem)

9. Maksymalna nośność w kompaktowej konstrukcji



Wykres wydajności napędu obrotowego SDE



Model Stosunek Znamionowy moment wyjściowy (Nm) Moment przechylania (Nm) Moment trzymający (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący Waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 cali 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 cali 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705



Instrukcja instalacji - kombinacja



1. Instalacja pozioma i instalacja pionowa.

2. Do holowania pojedynczych napędów obrotowych można uzyskać dwuosiowe układy napędów obrotowych.

3. Jeden dwuosiowy napęd obrotowy może osiągnąć dwuosiowe systemy napędu obrotowego.

4. Jeden napęd obrotowy z jednym siłownikiem liniowym może również uzyskać dwuosiowe napędy obrotowe.
