Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE12 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Numer modelu: | SDE12 |
|---|---|---|---|
| Rodzaj: | ślimak i ślimacznica | Dożywotni: | 30 lat |
| OEM: | Dostępny | Podanie: | System śledzenia słońca |
| Stosunek: | 78 | Obudowana obudowa: | tak |
| High Light: | silnik zabloko- wany,silnik zabity ślimakiem |
||

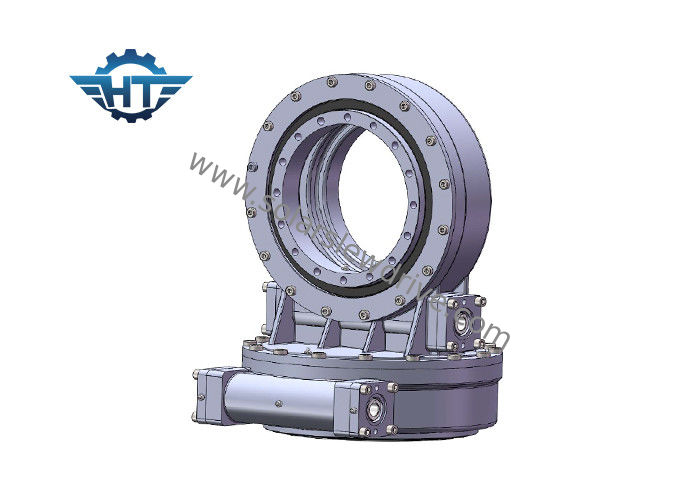

SDE12 "Reduktor skrzyni biegów z napędem o wysokim momencie obrotowym i NEMA34 dla skoncentrowanej elektrowni słonecznej
Opis
Nasz napęd obrotowy jest napędzany technologią ślimaka klepsydrowego, aby zapewnić maksymalny moment obrotowy przekładni i płynne obroty.Typowe zastosowania w napędach obrotowych obejmują przemysł solarny, dźwigi samochodowe, podnośniki ręczne i sprzęt komunalny, osprzęt hydrauliczny, wyposażenie narzędzi olejowych, dźwigi morskie, ładowarki do opon, koparki i podnośniki samochodowe, ale napędy obrotowe są używane w wielu innych zastosowaniach wymagających utrzymywania ładunku i zdolność rotacyjna.Oferujemy różne modele napędów obrotowych z różnymi obciążeniami momentowymi.Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wał ślimakowy z klepsydry.Gdy wejście źródła zasilania powróci do pozycji neutralnej, ślimak zablokuje obciążenie w odpowiednim położeniu bez konieczności stosowania zewnętrznego urządzenia hamującego.
Napęd obrotowy może być wyposażony w przekładnię ślimakową, czołową, stożkową.A także w przypadku wewnętrznego pierścienia obrotowego może to być jednorzędowy pierścień obrotowy, a także może być dwurzędowym pierścieniem obrotowym.Ten z podwójnym rzędem może przyjąć znacznie większe obciążenie.Można go wybrać w zależności od aplikacji.
Zalety
1. Precyzja: poniżej 0,1 stopnia
2. Samoblokujący
3. Klasa IP: IP66
4. Wysoka precyzja umożliwiająca systemowi w pełni automatyczne śledzenie z większą precyzją
5. Osiągnąć ok. 45% większą moc wyjściową niż stały system montażowy
6. Łatwa instalacja i obsługa
7. łatwekonserwacja
Napęd dwuosiowy
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe czujniki słoneczne.Dwuosiowy system śledzenia jest rodzajem jednostki napędowej, która może utrzymywać panel słoneczny skierowany w stronę słońca w dowolnym momencie i sprawić, że światło słoneczne naświetli panel słoneczny w dowolnym momencie.Dwuosiowy napęd z obrotowym pierścieniem może poprawić precyzję śledzenia i wydajność wytwarzania energii, co oznacza, że dwuosiowy napęd obrotowy jest w stanie stworzyć wydajne i niezawodne rozwiązanie w jednym napędzie.Dwuosiowe napędy obrotowe do CPV mogą być montowane poziomo, pionowo lub w kombinacji wielu osi.
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Prosimy o podanie następujących informacji w celu doboru odpowiedniego napędu obrotowego:
1. wniosek
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie podczas silnego wiatru.
4. żądana prędkość wyjściowa, która pomoże nam polecić Ci odpowiednie silniki.
5. inne informacje, takie jak luz, wymagania klasy IP itp
Parametry napędu dwuosiowego
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
